Entendendo as operações de tag transparentes e a herança IEEE 802.1p

Quando swap-by-poppush está configurado em interfaces IQ2, LAN/WAN PIC Ethernet de 10 Gigabits, interfaces IQ2-E e interfaces da Série MX, durante uma operação de swap, os bits VLAN IEEE 802.1p internos são copiados para os bits IEEE da tag que estão sendo trocados. Se a troca por poppush não estiver configurada na interface, os bits VLAN IEEE 802.1p da tag que está sendo trocada permanecerão os mesmos.

Quando swap-by-poppush está configurado, mas o pacote de entrada não tem tag VLAN interna (tag transparente), os bits IEEE 802.1p são definidos para zero .

Tabela 1 descreve a relação entre a operação do mapa VLAN e a herança do IEEE 802.1p a partir da tag transparente. Ele assume a presença da tag transparente no pacote de entrada. Se a tag transparente não estiver presente, o valor IEEE 802.1p será definido para 0.

Tabela 1: Operação de mapa de VLAN e herança IEEE 802.1p
Operação de reescrita	Interface lógica não registrada	Herança de tag transparente IEEE 802.1p	Interface lógica com tag única	Herança de tag transparente IEEE 802.1p	Alterar o número de tags
push-push	Sim	EXTERIOR, INTERIOR	NA	sem operação	+2
swap-push	NA	sem operação	Sim	EXTERIOR, INTERIOR	+1
empurrar	Sim	EXTERNO	Sim	*nenhum	+1
trocar	NA	NA	Sim	EXTERNO	0
Nota: *Em uma push operação em uma interface lógica de tag única, nenhuma das tags (internas ou externas) herda o IEEE 802.1p bits da tag transparente.

A seção a seguir mostra quatro exemplos diferentes da herança dos valores transparentes do IEEE 802.1p nas tags VLAN externas e internas.

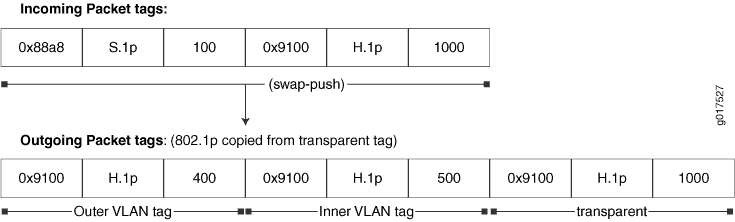

Figura 1 mostra um pacote de entrada com uma tag transparente. Uma operação de swap push troca a tag VLAN externa e empurra outra tag VLAN. Os valores do IEEE 802.1p são herdados da tag transparente.

Figura 1: swap-push (tag transparente)

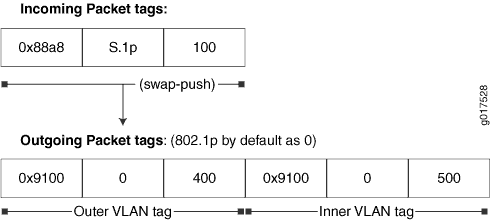

Figura 2 mostra um pacote de entrada sem tag transparente. Uma operação de swap push troca a tag VLAN externa e empurra outra tag VLAN. O valor do IEEE 802.1p está definido para zero, pois não há tag transparente.

Figura 2: swap-push (sem tag transparente)

Figura 3 mostra um pacote de entrada com uma tag transparente. Uma operação push empurra outra tag VLAN. O valor do IEEE 802.1p é herdado da tag transparente.

Figura 3: push (tag transparente)

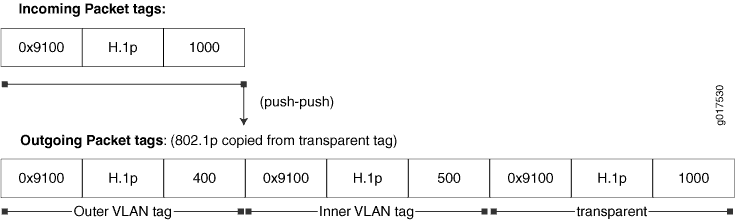

Figura 4 mostra um pacote de entrada com uma tag transparente. Uma operação push-push empurra as tags VLAN externas e internas, respectivamente. Os valores do IEEE 802.1p são herdados da tag transparente.

Figura 4: push-push (tag transparente)
