LDP de tunelamento sobre SR-TE

Saiba mais sobre os benefícios e tenha uma visão geral do LDP de tunelamento no SR-TE.

Benefícios do LDP de tunelamento por SR-TE

  • Permite uma integração perfeita de LDP sobre SR-TE na rede de núcleo.

  • Oferece opções de conectividade flexíveis para acomodar várias topologias, protocolos e domínios.

  • Permite a interoperabilidade entre dispositivos capazes de LDP e SR.

  • Aproveita os recursos de compartilhamento de carga SR-TE.

  • Oferece uma restauração mais rápida da conectividade de rede usando o Topology Independent Loop-Free Alternate (TI-LFA) dentro do domínio SR-TE. O SR usando TI-LFA roteia o tráfego instantaneamente para um backup ou um caminho alternativo se o caminho principal falhar ou ficar indisponível.

Visão geral do LDP de tunelamento sobre SR-TE

É comum que provedores de serviços usem o protocolo de sinalização LDP com o transporte MPLS nas bordas de suas redes. O LDP oferece a vantagem de ser simples, mas o LDP carece de engenharia de tráfego (TE) e recursos de reparo de caminho sofisticados que muitas vezes são desejados no núcleo da rede. Muitos provedores de serviços estão migrando do RSVP para a engenharia de tráfego de roteamento por segmentos (SR-TE) no núcleo. O SR-TE também é conhecido como roteamento de origem em redes de pacotes (SPRING).

É possível que os roteadores que executam LDP na borda não ofereçam suporte aos recursos do SR. O provedor de serviços pode querer continuar usando o LDP nesses roteadores para evitar a necessidade de um upgrade. Nesses cenários, o recurso de tunelamento LDP sobre SR-TE oferece a capacidade de integrar roteadores que não são capazes de SR (executando LDP) com roteadores capazes de SR (executando SR-TE).

Os LSPs LDP são tunelados pela rede SR-TE, permitindo o intertrabalho de LSPs LDP com LSPs SR-TE. Por exemplo, se você tiver domínios LDP na rede de borda do provedor e SR-TE na rede de núcleo, você pode conectar os domínios LDP pelo SR-TE, como mostrado em Figura 1.

O tunelamento de LDP sobre SR-TE oferece suporte à coexistência de LSPs LDP e LSPs SR-TE.

Figura 1: Interconecte domínios LDP sobre SR-TE na rede de núcleo Interconecte domínios LDP sobre SR-TE na rede de núcleo

Você também pode túnel LDP sobre SR-TE entre domínios LDP conectados a redes de núcleo inter-região. Por exemplo, se você tiver vários domínios regionais de LDP conectados às redes de núcleo SR-TE entre regiões, você pode escavar o LDP em toda a rede de núcleo SR-TE entre regiões, como mostrado em Figura 2.

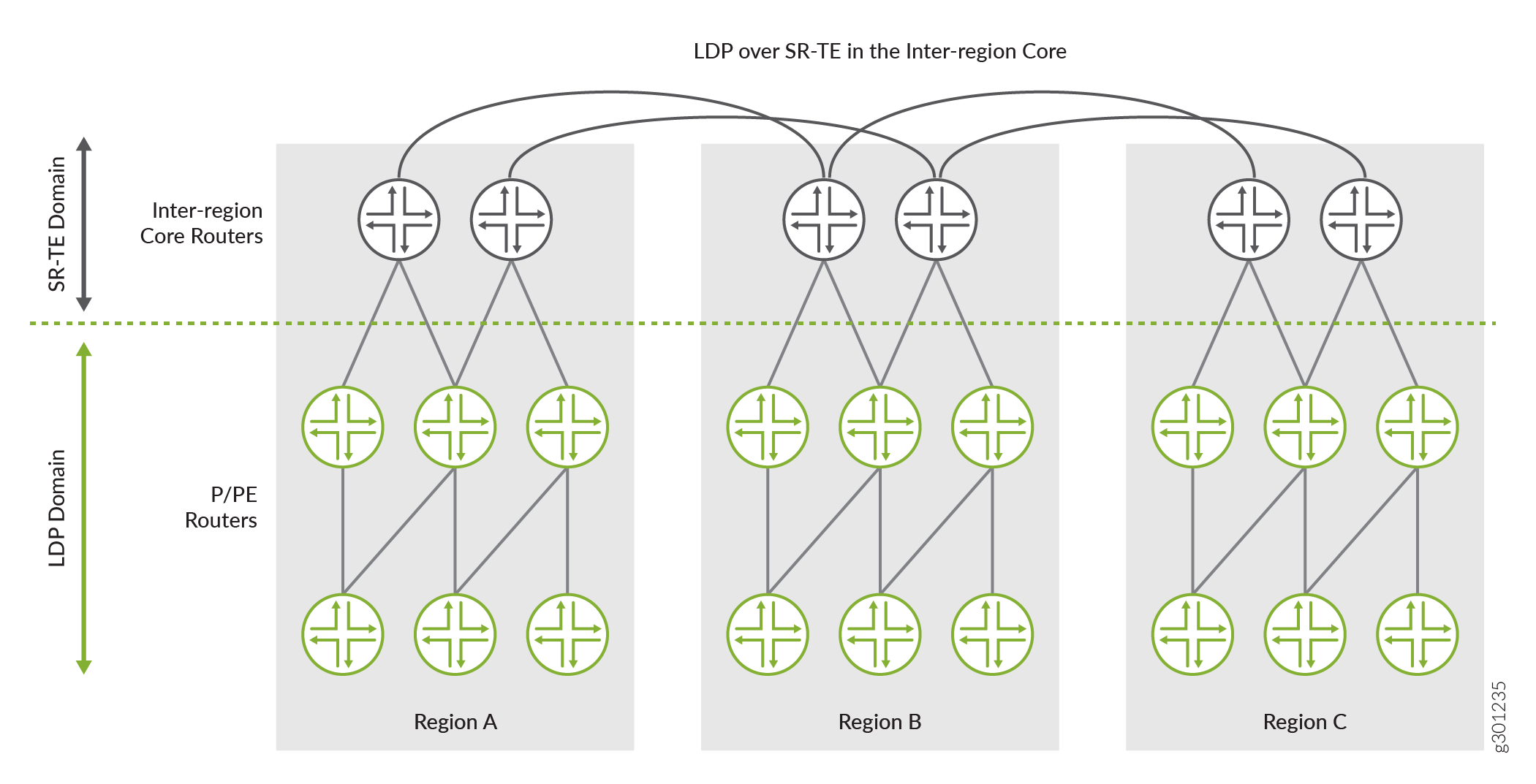

Figura 2: LDP sobre SR-TE entre redes núcleo inter-região LDP sobre SR-TE entre redes núcleo inter-região

Em Figura 2, você tem três redes regionais (A, B e C) executando LDP. Esses domínios LDP regionais estão conectados às suas respectivas redes de núcleo regional que executam o SR-TE. As redes centrais regionais de SR-TE estão ainda mais interconectadas a outras redes centrais regionais de SR-TE (rede núcleo inter-região). Você pode escavar o LDP nessas redes de núcleo SR-TE entre regiões e implantar serviços, como VPNs de Camada 3, de maneira consistente. Esse cenário poderia ser usado em uma rede de backhaul móvel, onde a camada de agregação de núcleo executa LDP em túnel sobre SR-TE, enquanto a camada de acesso executa apenas LDP.

Para habilitar o tunelamento de LDP por SR-TE em redes IS-IS, você precisa configurar as seguintes declarações de configuração :

  • ldp-tunneling no nível [edit protocols source-packet-routing source-routing-path source-routing-path-name] de hierarquia para permitir o tunelamento de LDP pelo SR-TE.

  • spring-te no nível [edit protocols isis traffic-engineering tunnel-source-protocol] de hierarquia seleciona LDP em LSPs SR-TE como o protocolo de origem do túnel.

Para habilitar o tunelamento de LDP por SR-TE em redes OSPF, você precisa configurar as seguintes declarações de configuração:

  • ldp-tunneling no nível [edit protocols source-packet-routing source-routing-path source-routing-path-name] de hierarquia para permitir o tunelamento de LDP pelo SR-TE.

  • spring-te no nível [edit protocols ospf traffic-engineering tunnel-source-protocol] de hierarquia seleciona LDP em LSPs SR-TE como o protocolo de origem do túnel.

Você pode configurar mais de um protocolo de origem de túnel para IGPs (IS-IS e OSPF) para criar rotas de atalho. Quando mais de um protocolo de origem de túnel é configurado e se os túneis de mais de um protocolo estiverem disponíveis para um destino, o túnel com a rota mais preferida é estabelecido. Por exemplo, se a rede principal tiver LSPs RSVP e LSPs SR-TE e tunelamento LDP habilitados para RSVP e LSPs SR-TE, a tunnel-source-protocol configuração selecionará o túnel com base no valor de preferência. O túnel com o menor valor de preferência é o mais preferido. Você pode substituir essa preferência de rota com um protocolo específico para todos os destinos configurando o valor de preferência, conforme mostrado no exemplo a seguir:

Neste exemplo, você pode ver que o valor de preferência configurado para o protocolo de origem do túnel SR-TE é 2 e o valor de preferência para o protocolo de origem do túnel RSVP é 5. Nesse caso, o túnel SR-TE é preferido porque eles têm o menor valor de preferência em comparação com o protocolo de origem do túnel RSVP.

Nota:

Não é obrigatório configurar o valor de preferência do protocolo de origem do túnel. Se mais de um protocolo de origem de túnel tiver o mesmo valor de preferência, o túnel será estabelecido com base na rota preferida para o destino.

A sessão LDP direcionada é estabelecida e é acionada quando o LSP SR-TE aparece. A sessão de LSP permanece estabelecida até que a configuração de tunelamento LDP (ldp-tunneling) seja removida, ou o LSP SR-TE seja removido da configuração.

Nota:

Atualmente, o Junos OS não oferece suporte a LDP sobre LSPs SR-TE coloridos.

Tabela de histórico de liberação
Versão
Descrição
22.4R1
A partir do Junos OS e do Junos OS Evolved Release 22.4R1, você pode escavar LSPs de LDP por engenharia de tráfego de roteamento por segmentos (SR-TE) em redes OSPF.
