Exemplo: distribuição ponderada de tráfego ECMP em vizinhos IS-IS de um salto

Este exemplo mostra como configurar o roteamento multipath de custo igual ponderado (ECMP) para distribuir o tráfego para vizinhos IS-IS que estão a um salto de distância para garantir o balanceamento de carga ideal. O roteamento ECMP ponderado distribui o tráfego de forma desigual em vários caminhos para um melhor balanceamento de carga. No entanto, o roteamento ECMP ponderado é mais eficiente do que a distribuição igual de tráfego durante o balanceamento de carga por pacote.

Requerimentos

Este exemplo usa os seguintes componentes de hardware e software:

  • Dois roteadores da Série MX

  • Junos OS versão 15.1F4 ou posterior

Antes de configurar o ECMP ponderado em uma rede IS-IS, certifique-se de:

  1. Configure endereços IP nas interfaces do dispositivo.

  2. Configure IS-IS.

  3. Configurar o balanceamento de carga

  4. Configure uma política de balanceamento de carga por pacote.

Visão geral

A partir do Junos OS Release 15.1F4, você pode configurar o protocolo IS-IS para obter as informações de largura de banda da interface lógica associadas aos gateways do próximo salto de igual custo multipath (ECMP). Durante o balanceamento de carga por pacote, a distribuição de tráfego é baseada na largura de banda disponível para facilitar o uso ideal da largura de banda para o tráfego de entrada em um caminho ECMP de distância de um salto. O Mecanismo de Encaminhamento de Pacotes não distribui o tráfego igualmente, mas considera os valores de saldo e distribui o tráfego de acordo com a disponibilidade de largura de banda. No entanto, esse recurso não está disponível para caminhos ECMP que estão a mais de um salto de distância.

Topologia

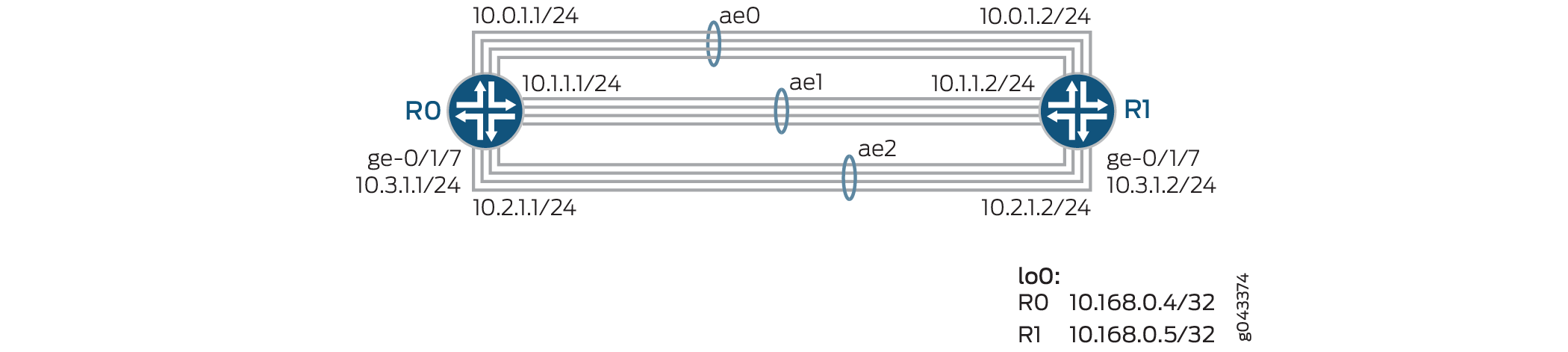

Na Figura 1, três pacotes Ethernet agregados ae0, ae1 e ae2 com quatro links cada, são configurados entre o Roteador R0 e o Roteador R1. O Mecanismo de Encaminhamento de Pacotes distribui o tráfego de forma desigual entre os três pacotes Ethernet quando um dos links fica inativo, dependendo da largura de banda disponível.

Figura 1: Distribuição ponderada de tráfego ECMP em vizinhos Network topology diagram with routers R0 and R1 connected via links. R0 interfaces: ge-0/1/7 (IP 10.3.1.1/24), lo0 (IP 10.168.0.4/32). R1 interfaces: ge-0/1/7 (IP 10.3.1.2/24), lo0 (IP 10.168.0.5/32). Aggregated Ethernet links: ae0 (IPs 10.0.1.1/24 and 10.0.1.2/24), ae1 (IPs 10.1.1.1/24 and 10.1.1.2/24), ae2 (IPs 10.2.1.1/24 and 10.2.1.2/24). Each link is a /24 subnet. IS-IS de um salto

Configuração

Configuração rápida da CLI

Para configurar rapidamente este exemplo, copie os comandos a seguir, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para corresponder à sua configuração de rede, copie e cole os comandos na CLI no nível de [edit] hierarquia e, em seguida, entre commit no modo de configuração.

Roteador R0

Roteador R1

Configurando o roteador R0

Procedimento passo a passo

O exemplo a seguir requer que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Uso do Editor de CLI no Modo de Configuração no Guia do Usuário da CLI.

Para configurar o Roteador R0:

Observação:

Repita este procedimento para o Roteador R1 depois de modificar os nomes de interface apropriados, endereços e outros parâmetros.

  1. Especifique o número máximo de interfaces ECMP ponderadas que você deseja configurar. Habilite a comutação graciosa e especifique o número de interfaces Ethernet agregadas a serem criadas.

  2. Configure as interfaces com vários links para o mesmo destino para balanceamento de carga de tráfego.

  3. Configure interfaces lógicas com largura de banda apropriada com base na largura de banda física subjacente.

    Observação:

    Para interfaces lógicas, configure a largura de banda da interface para distribuir o tráfego em multicaminhos de custo igual com base na largura de banda da interface operacional subjacente. Ao configurar várias interfaces lógicas em uma única interface, configure a largura de banda lógica apropriada para cada interface lógica para ver a distribuição de tráfego desejada nas interfaces lógicas.

  4. Configure endereços IP nas interfaces com endereços IPv4 ou IPv6, conforme seus requisitos de rede.

  5. Configure os quatro links de membros do pacote Ethernet agregado ae0.

  6. Configure os quatro links de membros do pacote Ethernet agregado ae1.

  7. Configure os quatro links de membros do pacote Ethernet agregado ae2.

  8. Configure o endereço IP e o Link Aggregation Control Protocol (LACP) para a interface Ethernet agregada ae0.

  9. Configure o endereço IP e o Link Aggregation Control Protocol (LACP) para a interface Ethernet agregada ae1.

  10. Configure o endereço IP e o Link Aggregation Control Protocol (LACP) para a interface Ethernet agregada ae2.

  11. Configure o endereço da interface de loopback e o endereço da família iso.

  12. Configure o IS-IS em todas as interfaces e nos pacotes AE.

  13. Configure o balanceamento de carga por pacote.

  14. Aplicar a política de balanceamento de carga por pacote.

  15. Habilite a distribuição de tráfego ECMP ponderada em vizinhos IS-IS conectados diretamente.

Resultados

No modo de configuração, confirme sua configuração inserindo os comandos , show interfaces, , show policy-optionsshow protocols, e show routing-options .show chassis Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.

Verificação

Confirme se a configuração está funcionando corretamente.

Verificando a distribuição igual do tráfego em vários caminhos de custo igual

Finalidade

Para verificar se o tráfego está igualmente distribuído pelos pacotes Ethernet agregados.

Ação

Do modo operacional, insira o show route 198.0.0.1 extensive comando.

Significado

O IS-IS distribui o tráfego igualmente quando os três pacotes Ethernet agregados têm a mesma largura de banda disponível.

Verificando a distribuição desigual de tráfego na largura de banda disponível

Finalidade

Para verificar se o IS-IS distribui o tráfego de forma desigual quando um dos links agregados está inativo durante o balanceamento de carga por pacote, dependendo da largura de banda disponível.

Ação

Desative um dos links no pacote ae0 para que a largura de banda disponível seja 3g em ae0 e 4g em ae1 e ae2. Do modo operacional, insira o show route 198.0.0.1 extensive comando.

Significado

O IS-IS infere que o pacote ae0 tem apenas 3G de largura de banda disponível. Portanto, modifica o balanceamento de carga por pacote de acordo com a largura de banda disponível. De acordo com a saída, apenas 27% da largura de banda está disponível no ae0 porque um dos links Ethernet agregados está inativo. Assim, o IS-IS distribui o tráfego de forma desigual, dependendo da largura de banda disponível.

Verificando a distribuição desigual de tráfego em interfaces lógicas

Finalidade

Para verificar se o IS-IS distribui o tráfego de forma desigual em interfaces lógicas com base na largura de banda lógica configurada.

Ação
