Interfaces de amortecimento
SUMMARY Você (o administrador de rede) pode configurar o amortecimento para reduzir o anúncio de transições físicas de interface entre estados para cima e para baixo.
Visão geral do amortecimento de interface física
O amortecimento de interface física limita o anúncio das transições para cima e para baixo (batendo) em uma interface. Cada vez que uma transição ocorre, o estado da interface é alterado, o que gera um anúncio para os protocolos de roteamento de nível superior. O amortecimento ajuda a reduzir o número desses anúncios.
Do ponto de vista da implantação da rede, os flaps de interface física se incorporam às seguintes categorias:
-
Múltiplos flaps quase instantâneos de curta duração (milissegundos)
-
Flaps periódicos de longa duração (segundos)

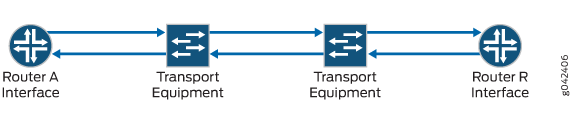

Figura 1 é usado para descrever esses tipos de flaps de interface e a configuração de amortecimento que você pode usar em cada caso.
![Duas interfaces de roteador conectadas através de equipamentos de transporte](../concept/../../images/g042406.gif)
Recomendamos que você use configurações de amortecimento semelhantes em ambas as extremidades da interface física. Configurar o amortecimento de interface em uma extremidade e não configurar o amortecimento de interface do outro lado pode resultar em um comportamento indesejado.
Os tipos de amortecimento da interface dependem do tempo de transição.
- Visão geral amortecimento para transições mais curtas de interface física
- Visão geral amortecimento para transições mais longas de interface física
Visão geral amortecimento para transições mais curtas de interface física
Figura 1 mostra dois roteadores com dois dispositivos de transporte entre eles. Se uma ligação redundante entre os dois dispositivos de transporte falhar, realizará a comutação de enlace.Junos OS A comutação de enlaces requer vários milissegundos. Como mostrado em , durante a comutação, ambas as interfaces de dispositivo podem encontrar vários flaps com uma duração de up-and-down de vários milissegundos.Figura 2 Esses múltiplos flaps, se anunciados para os protocolos de roteamento de nível superior, podem resultar em atualizações de rota indesejadas. É por isso que você pode querer amortecer esses flaps de interface.
O amortecimento é adequado apenas com protocolos de roteamento.

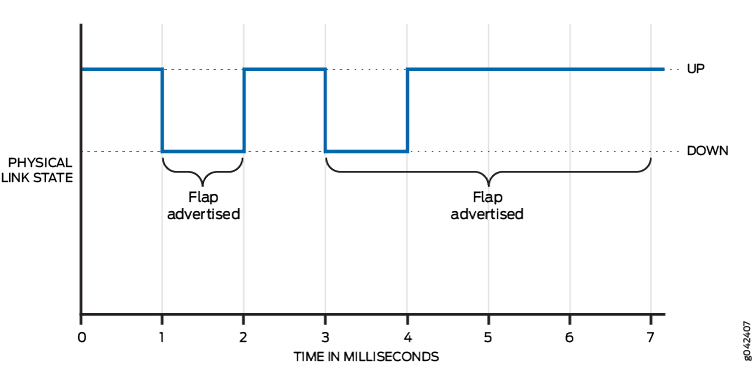

Para transições mais curtas de interface física, você configura o amortecimento de interface com a declaração na interface.hold-time
O temporizante de espera permite o amortecimento da interface, não fazendo transições de interface de publicidade até que a duração do temporizedor de espera tenha passado. Quando um temporizador de espera é configurado e a interface vai de cima para baixo, o temporizador de espera para baixo é acionado. Todas as transições de interface que ocorrem durante o tempo de espera são ignoradas. Quando o timer expira e o estado da interface ainda está desativado, então o roteador começa a anunciar a interface como sendo baixa. Da mesma forma, quando um temporizador de espera é configurado e uma interface vai de baixo para cima, o temporizador de espera é acionado. Todas as transições de interface que ocorrem durante o tempo de espera são ignoradas. Quando o temporiza e o estado da interface ainda estiver ativa, o roteador começa a anunciar a interface como sendo ativa.
![Múltiplos flaps de curta duração (Milissegundos)](../concept/../../images/g042407.gif)
Visão geral amortecimento para transições mais longas de interface física

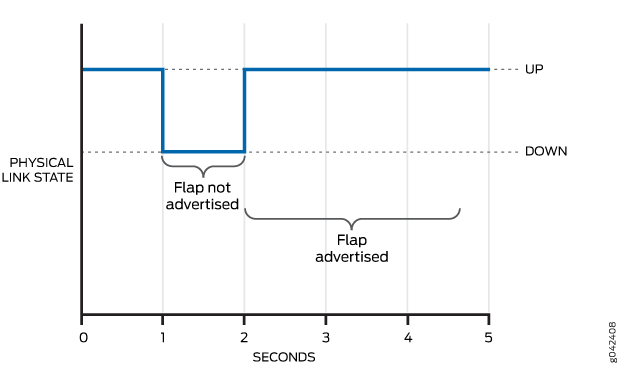

Quando a ligação entre uma interface de roteador e os dispositivos de transporte não é estável, isso pode levar a flappings periódicos, como mostrado em .Figura 3 Os flaps ocorrem na ordem de segundos ou mais, com uma duração de flap para cima e para baixo na ordem de um segundo ou mais. Neste caso, o uso do recurso hold timer pode não produzir resultados ideais porque não pode suprimir os flaps de interface relativamente mais longos e repetidos. Aumentar a duração do tempo de espera para segundos ainda permite que o sistema envie atualizações de rota na interface de flapping. Aumentando a duração, portanto, não consegue suprimir interfaces de flapping periodicamente no sistema.
![Flaps periódicos de longa duração (segundos)](../concept/../../images/g042408.gif)
Para flaps de interface periódicos mais longos, configure o amortecimento de interface com a declaração na interface.damping
Este método de amortecimento usa um algoritmo de back-off exponencial para suprimir relatórios de eventos de interface up-and-down para os protocolos de nível superior. Toda vez que uma interface cai, adiciona uma penalidade ao contador de penalidades da interface.Junos OS Se em algum momento a penalidade acumulada exceder o nível de supressão, colocará a interface no estado de supressão.Junos OS Neste caso, não relata mais eventos de up-and-down de interface aos protocolos de nível superior.Junos OS
A penalidade adicionada em cada flap de interface é de 1000. Em todos os momentos, o contador de penalidades de interface segue um processo exponencial de decadência. e mostrar o processo de decadência conforme se aplica à recuperação quando o enlace de nível físico estiver desativado ou em alta.Figura 4Figura 5 Assim que a penalidade acumulada chega ao limite inferior do nível de reutilização, a interface é marcada como não compactada, e outras mudanças no estado do enlace da interface são novamente relatadas aos protocolos de nível superior. Você usa a opção de configurar o tempo máximo para restringir o acúmulo da penalidade além do valor da penalidade máxima.max-suppress
O valor da penalidade máxima é calculado pelo software. A penalidade máxima corresponde ao tempo que levaria de supressão máxima para decair e atingir o nível de reutilização. A penalidade continua a decadência depois de cruzar o nível de reutilização.
e mostrar a penalidade acumulada e a decadência ao longo do tempo como uma curva.Figura 4Figura 5 Sempre que a penalidade estiver abaixo do nível de reutilização e o nível físico mudar de estado, alterações de estado são anunciadas no sistema e causam alterações de estado do SNMP.

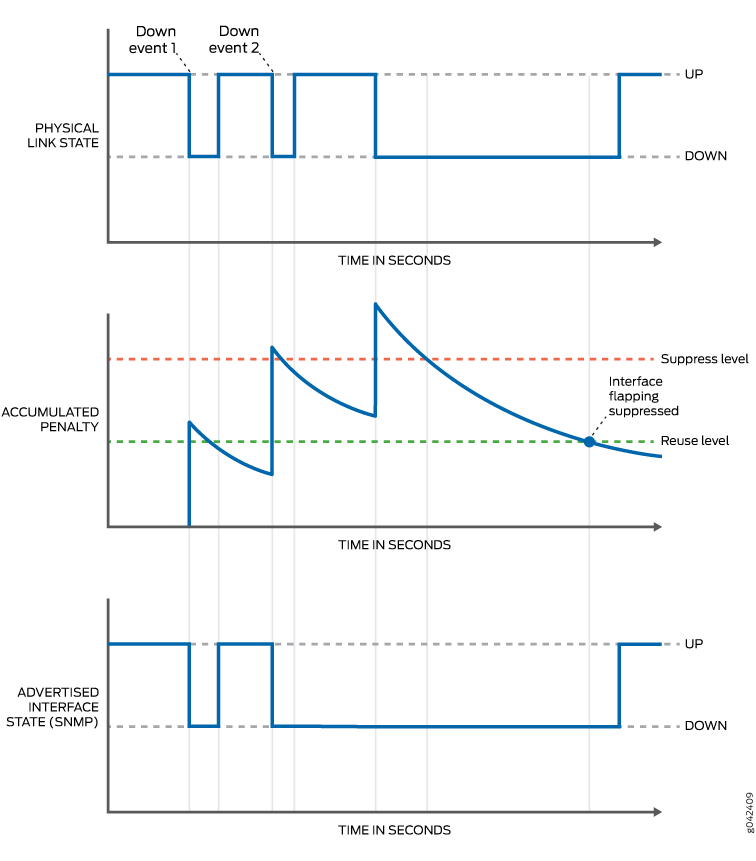

Figura 4 mostra a queda de penalidade abaixo do nível de reutilização quando o link físico está desativado. O sistema é notificado de uma mudança de estado somente após a transição do enlace de nível físico para cima.
![O link de nível físico está desativado quando a penalidade fica abaixo do nível de reutilização](../concept/../../images/g042409.gif)

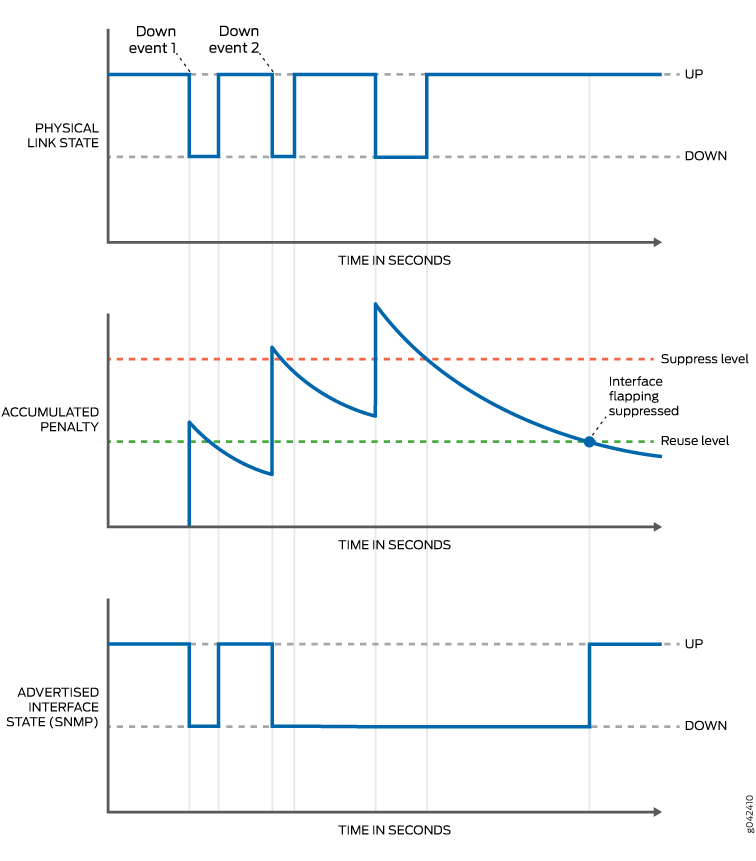

Figura 5 mostra a queda de penalidade abaixo do nível de reutilização quando o link físico está em alta. O sistema é notificado de uma mudança de estado imediatamente.
![O enlace de nível físico aumenta quando a penalidade fica abaixo do nível de reutilização](../concept/../../images/g042410.gif)
Configure o amortecimento de transições mais curtas de interface física
Por padrão, quando uma interface muda de cima para baixo ou de baixo para cima, essa transição é anunciada imediatamente para o hardware e Junos OS. Em algumas situações, você pode querer fazer transições de interface úmidas.
Por exemplo, você pode querer configurar o amortecimento em uma interface que está conectada a um multiplexer add/drop (ADM) ou multiplexer de divisão de comprimento de onda (WDM), ou para proteger contra buracos de quadros SONET/SDH.
Amortecer a interface significa não anunciar a transição da interface até que um determinado período de tempo tenha passado, chamado de tempo de espera. Quando a interface vai de cima para baixo, o temporizador de espera para baixo é acionado. Todas as transições de interface que ocorrem durante o tempo de espera são ignoradas. Se o temporizador expirar e o estado da interface ainda estiver desativado, o roteador começa a anunciar a interface como sendo baixa. Da mesma forma, quando uma interface vai de baixo para cima, o temporizador de espera é acionado. Todas as transições de interface que ocorrem durante o tempo de espera são ignoradas. Se o temporizador expirar e o estado da interface ainda estiver ativa, o roteador começa a anunciar a interface como sendo ativa.
Para configurar o amortecimento de transições de interface física mais curtas em milissegundos:
O tempo de espera pode ser um valor de 0 a 4.294.967.295 milissegundos. O valor padrão é 0, o que significa que as transições de interface não estão amorteadas. anuncia a transição dentro de 100 milissegundos do valor do tempo que você especifica.Junos OS
Para a maioria das interfaces Ethernet, implementa cronistas de espera usando um algoritmo de votação de um segundo.Junos OS Para interfaces Ethernet Gigabit de 1 porta, 2 portas e 4 portas com transceptores plugáveis de pequeno porte (SFP), os tempores de espera são interrompidos.
A opção não está disponível para interfaces de controlador.hold-time
Configure o amortecimento das transições agregadas de interface de ethernet
Por padrão, quando uma interface muda de cima para baixo ou de baixo para cima, essa transição é anunciada imediatamente para o hardware e Junos OS. Em algumas situações, você pode querer fazer transições de interface úmidas.
Por exemplo, você pode querer configurar o amortecimento em uma interface que está conectada a um multiplexer add/drop (ADM) ou multiplexer de divisão de comprimento de onda (WDM), ou para proteger contra buracos de quadros SONET/SDH.
Amortecer a interface significa não anunciar a transição da interface até que um determinado período de tempo tenha passado, chamado de tempo de espera. Quando a interface vai de cima para baixo, o temporizador de espera para baixo é acionado. Todas as transições de interface que ocorrem durante o tempo de espera são ignoradas. Se o temporizador expirar e o estado da interface ainda estiver desativado, o roteador começa a anunciar a interface como sendo baixa. Da mesma forma, quando uma interface vai de baixo para cima, o temporizador de espera é acionado. Todas as transições de interface que ocorrem durante o tempo de espera são ignoradas. Se o temporizador expirar e o estado da interface ainda estiver ativa, o roteador começa a anunciar a interface como sendo ativa.
Para configurar o amortecimento de transições agregadas de interface de ethernet em milissegundos:
O tempo de espera pode ser um valor de 0 a 4.294.967.295 milissegundos. O valor padrão é 0, o que significa que as transições de interface não estão amorteadas. anuncia a transição dentro de 100 milissegundos do valor do tempo que você especifica.Junos OS
Para a maioria das interfaces Ethernet, implementa cronistas de espera usando um algoritmo de votação de um segundo.Junos OS Para interfaces Ethernet Gigabit de 1 porta, 2 portas e 4 portas com transceptores plugáveis de pequeno porte (SFP), os tempores de espera são interrompidos.
A partir da versão 21.4R1 do Junos OS, você pode especificar o valor do tempo de espera em interfaces ethernet agregadas. Quando você configura o hold-timer para ae-interfaces, recomendamos não configurar o tempo de espera para os links dos membros.
A opção não está disponível para interfaces de controlador.hold-time
Configure o amortecimento de transições de interface física mais longas
O amortecimento de interface física limita o anúncio das transições para cima e para baixo (batendo) em uma interface. Uma ligação instável entre uma Interface de roteador e os dispositivos de transporte pode levar a flappings periódicos. Flaps mais longos ocorrem com um período de cerca de cinco segundos ou mais, com uma duração de um segundo para cima e para baixo.
Para esses flaps de interface periódicos mais longos, configure o amortecimento de interface com a declaração na interface.damping
Este método de amortecimento usa um algoritmo de back-off exponencial para suprimir relatórios de eventos de interface up-and-down para os protocolos de nível superior. Toda vez que uma interface cai, uma penalidade é adicionada ao contador de penalidades da interface. Se em algum momento a penalidade acumulada exceder o nível de supressão, a interface é colocada no estado de supressão e outras transições de estado de interface para cima e para baixo não forem relatadas aos protocolos de nível superior.max-suppress
Você pode ver os parâmetros de amortecimento com o comando.show interfaces extensive
Apenas roteadores da Série PTX, roteadores da Série T, roteadores MX2010, roteadores MX2020, roteadores MX960, roteadores MX480, roteadores MX240, roteadores MX80 e roteadores M10i suportam o amortecimento da interface para flaps de interface periódicos mais longos.
Para configurar o amortecimento de transições de interface física mais longas:
Exemplo: Configure o amortecimento da interface física
Este exemplo mostra como configurar o amortecimento para uma interface física em um roteador de transporte de pacotes da Série PTX.
Requisitos
Este exemplo usa os seguintes componentes de hardware e software:
Um roteador de transporte de pacotes da Série PTX
Um ou mais roteadores que fornecem pacotes de entrada e recebem pacotes de saída
Versão do Junos OS 14.1 ou posterior
Visão geral
O amortecimento de interface física oferece um amenizar as transições para cima e para baixo (batendo) em uma interface. Cada vez que uma transição ocorre, o estado da interface é alterado, o que gera um anúncio para os protocolos de roteamento de nível superior. O amortecimento ajuda a reduzir o número desses anúncios.
Do ponto de vista da implantação da rede, os flaps de interface física se incorporam a essas categorias:
Múltiplos flaps quase instantâneos de curta duração (milissegundos). Para transições mais curtas de interface física, você configura o amortecimento de interface com a declaração na interface.
hold-time
O temporizante de espera permite o amortecimento da interface, não fazendo transições de interface de publicidade até que a duração do hold-timer seja aprovada. Quando um temporizador de espera é configurado e a interface vai de cima para baixo, a interface não é anunciada para o resto do sistema como sendo baixa até que tenha ficado para baixo durante o período de temporizador de espera. Da mesma forma, quando um temporizador de espera é configurado e uma interface vai de baixo para cima, ele não é anunciado como sendo até que tenha ficado para o período de temporizador de espera.Flaps periódicos de longa duração (segundos). Para flaps de interface periódicos mais longos, você configura o amortecimento de interface com a declaração na interface.
damping
Este método de amortecimento usa um algoritmo de back-off exponencial para suprimir relatórios de eventos de interface up-and-down para os protocolos de nível superior. Toda vez que uma interface cai, uma penalidade é adicionada ao contador de penalidades da interface. Se em algum momento a penalidade acumulada exceder o nível de supressão, a interface é colocada no estado de supressão e outras transições de estado de interface não serão relatadas aos protocolos de nível superior.
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
set interfaces xe-6/0/0 damping half-life 11 max-suppress 2222 reuse 3333 suppress 4444 enable
Procedimento
Procedimento passo a passo
Para configurar o amortecimento no roteador de transporte de pacotes da Série PTX:
Definir o intervalo de meia-vida, supressão máxima, reutilização, suprimir valores e habilitar:
[edit interface] user@router# set xe-6/0/0 damping half-life 11 max-suppress 2222 reuse 3333 suppress 4444 enable
-
Confirmar a configuração:
[edit] user@router# commit
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show interfaces
Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@router# show interfaces
xe-6/0/0 {
damping {
half-life 11;
max-suppress 2222;
reuse 3333;
suppress 4444;
enable;
}
Verificação
Para confirmar que a configuração está funcionando corretamente, execute esta tarefa:
Verifique o amortecimento da interface no xe-6/0/0
Propósito
Verifique se o amortecimento está habilitado na interface e se os valores dos parâmetros de amortecimento estão corretamente definidos.
Ação
A partir do modo operacional, execute o comando.show interfaces extensive
user@router# run show interfaces xe-6/0/0 extensive Physical interface: xe-6/0/0, Enabled, Physical link is Up Interface index: 158, SNMP ifIndex: 535, Generation: 161 Link-level type: Ethernet, MTU: 1514, LAN-PHY mode, Speed: 10Gbps, BPDU Error: None, Loopback: None, Source filtering: Disabled, Flow control: Enabled Device flags : Present Running Interface flags: SNMP-Traps Internal: 0x4000 Link flags : None CoS queues : 8 supported, 8 maximum usable queues Hold-times : Up 0 ms, Down 0 ms Damping : half-life: 11 sec, max-suppress: 2222 sec, reuse: 3333, suppress: 4444, state: unsuppressed
Significado
O amortecimento é habilitado e configurado com sucesso na interface xe-6/0/0.
