Integração NSX-T

Visão geral da integração do VMware NSX-T

Você pode integrar o NSX-T com o software Apstra para ajudar a implantar VLANs de malha necessárias para a implantação do NSX-T no data center ou para fornecer conectividade entre redes overlay NSX-T e redes underlay de malha. Você pode acelerar as implantações do NSX-T certificando-se de que a malha esteja pronta em termos de configuração de LAG, MTU e VLAN de acordo com os requisitos de nós de transporte NSX-T. Esse recurso também ajuda os operadores de rede com visibilidade de malha em termos de ver todos os VMs NSX-T, portas VM e portas físicas de gateway. A integração entre o NSX-T ajuda a identificar problemas na malha e na infraestrutura virtual. Ele elimina tarefas de validação de configuração manual entre o lado dos nós NSX-T e os switches ToR.

Quando o NSX-T VM é anexado ao transporte VLAN, a consulta de VM mostra as informações do switch/interface TOR juntas. Quando o NSX-T VM é conectado ao transporte overlay, a consulta de VM não mostra informações de switch/interface tor. Certifique-se de adicionar host ESXi em sistemas genéricos, não sistemas genéricos externos.

Você pode criar virtual Infra Managers para o NSX-T Manager versão 3.2.x usando o modo DVS. Você também pode adicionar vários gerentes de infra virtual por blueprint. Isso é útil quando você tem vários gerentes NSX-T ou vários servidores vCenter hospedados no mesmo blueprint de malha. Você precisará fornecer informações aos gerentes de computação do vCenter (endereço e credenciais) ao adicionar o NSX-T Virtual Infra.

Versão com suporte em 5.0.0

VMware NSX/NSX-T Manager versão 4.1.X

Configurações suportadas

  • vCenter como gerente virtual em um modelo

  • Gerente independente de NSX-T como gerente virtual com vCenters adicionado a ele em um blueprint

  • A migração de VM de borda NSX-T é suportada apenas em um rack. A tentativa de migrar entre racks resulta em interrupção do BGP. Você pode migrar o NSX-T Edge VM do host ESXi conectado ao par leaf (ou seja, ToR-Leaf e ToR-Right) para o outro host ESXi que está conectado a uma única leaf com o rack.

Habilite a integração NSX-T

Recomendamos que você crie um perfil de usuário dedicado ao gerenciamento das atividades de integração do NSX-T.

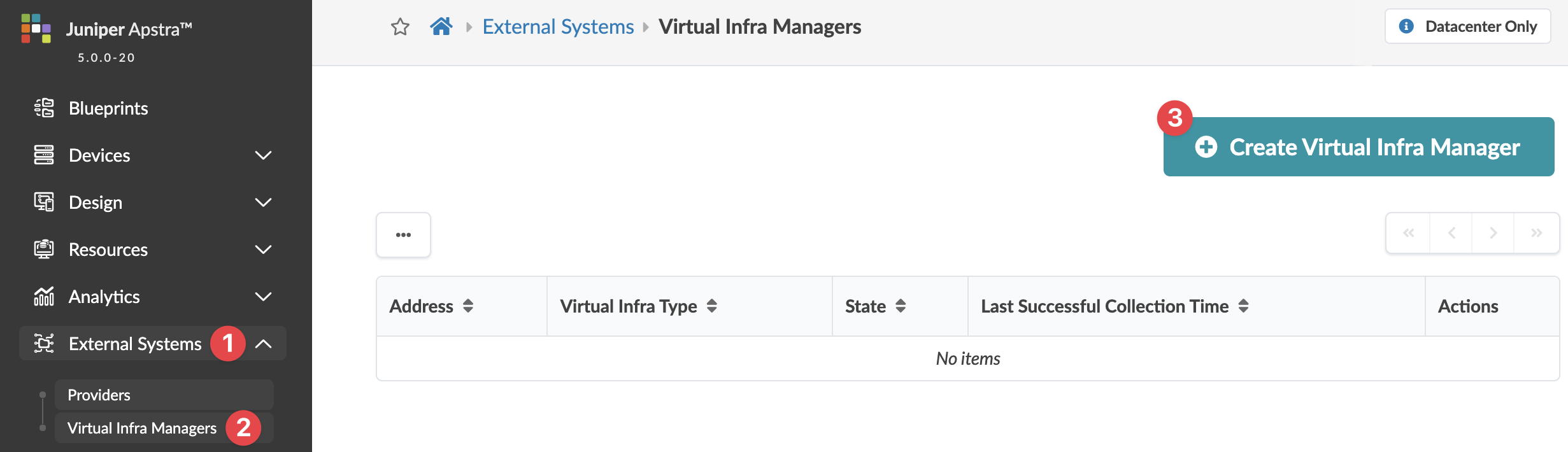

  1. Do menu de navegação à esquerda, navegue até sistemas externos > gerentes de infra virtual e clique em Criar o Virtual Infra Manager.

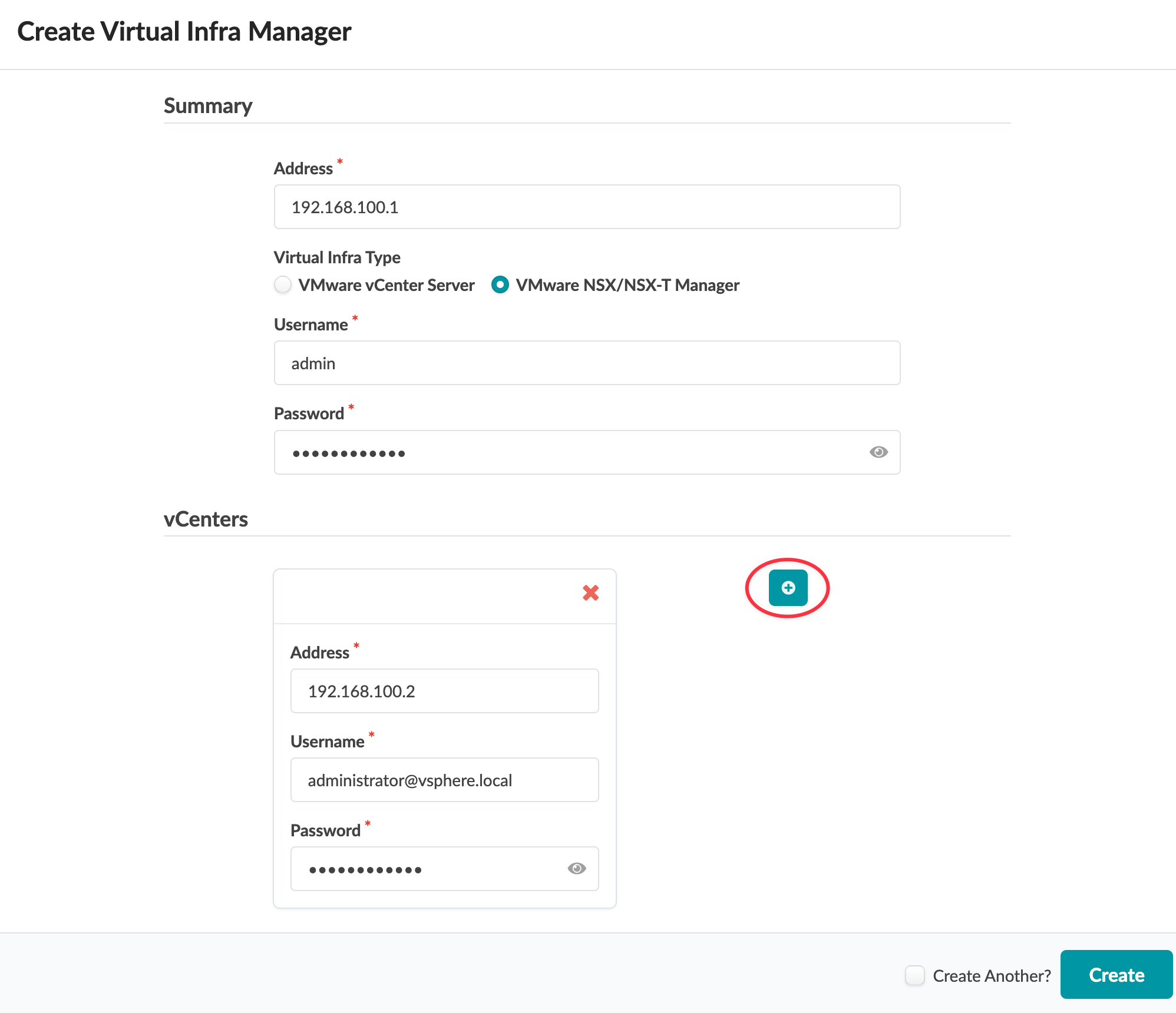

    O diálogo do Create Virtual Infra Manager é aberto.
  2. Insira o endereço IP do gerente NSX/NSX-T (ou nome de DNS), selecione o VMware NSX/NSX-T Manager para Tipo de Infra Virtual e digite um nome de usuário e senha.
  3. Clique no login plus na seção vCenters e digite o endereço IP, nome de usuário e senha. Para adicionar outro vCenter, clique no sinal plus novamente.
  4. Clique em Criar para criar o gerenciador de infra virtual e retornar à vista da tabela.
    Quando a conexão é bem sucedida, o estado de conexão muda de DESCONECTADO para CONECTADO.

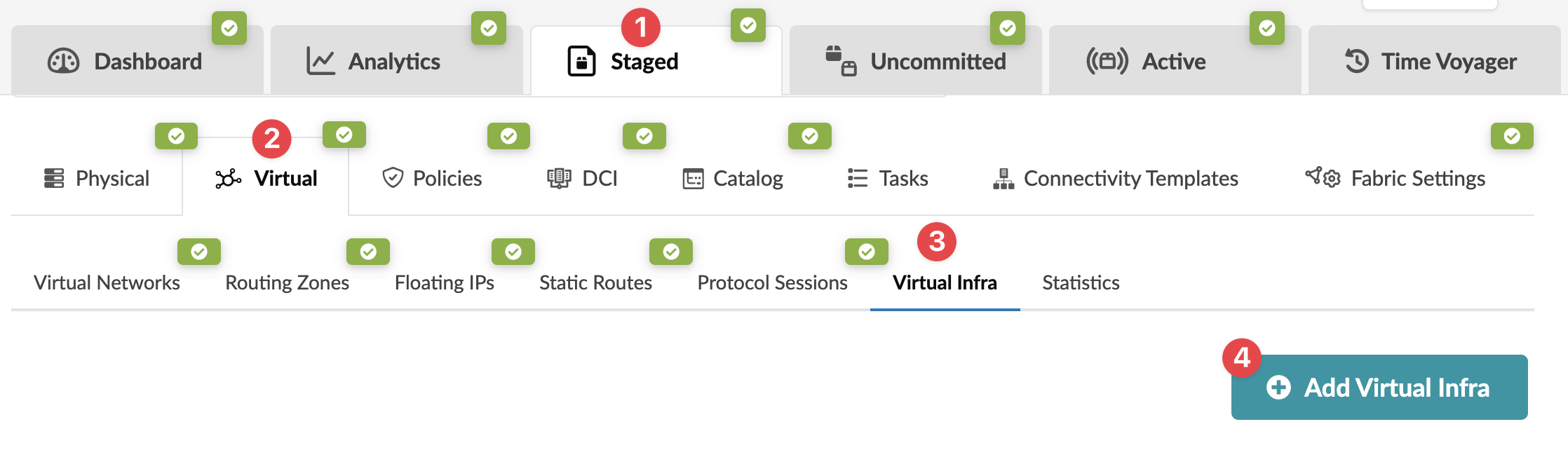

  5. Quando o NSX-T estiver conectado, a partir do blueprint, navegue até o Staged > Virtual > Virtual Infra e clique em Adicionar Infra virtual.

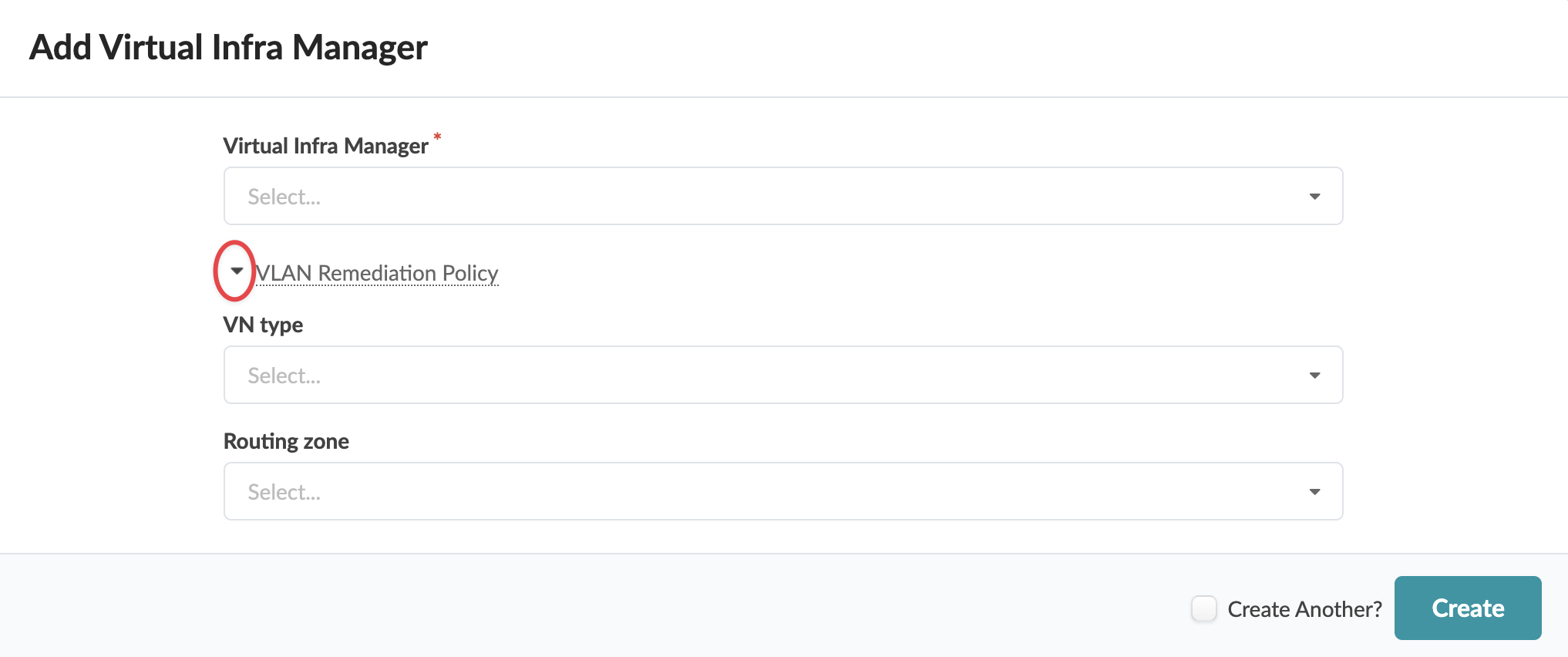

    O diálogo do Gerente de Infra Virtual Add é aberto.
  6. Selecione o gerente NSX-T na lista de quedas do Virtual Infra Manager e clique na Política de Correção de VLAN para expor campos adicionais.
  7. Selecione o tipo de VN e a zona de roteamento.
    • Se você selecionar VLAN (rack local), você deve usar a zona de roteamento padrão.
    • Se você selecionar o VXLAN (entre racks - quando o VN se estender para diferentes ToRs na malha) você pode selecionar uma zona de roteamento diferente.

    As informações inseridas acima são usadas em sondas de análise baseadas em intenção (IBA) que podem corrigir anomalias.

  8. Clique em Criar para organizar o gerenciador de infra virtual e retornar à vista da tabela. O novo gerente de infra virtual aparece na tabela.
  9. Clique em Não comprometido (menu superior) para revisar as alterações e clique em Commit (canto superior direito) para adicionar o gerente NSX-T ao blueprint ativo.

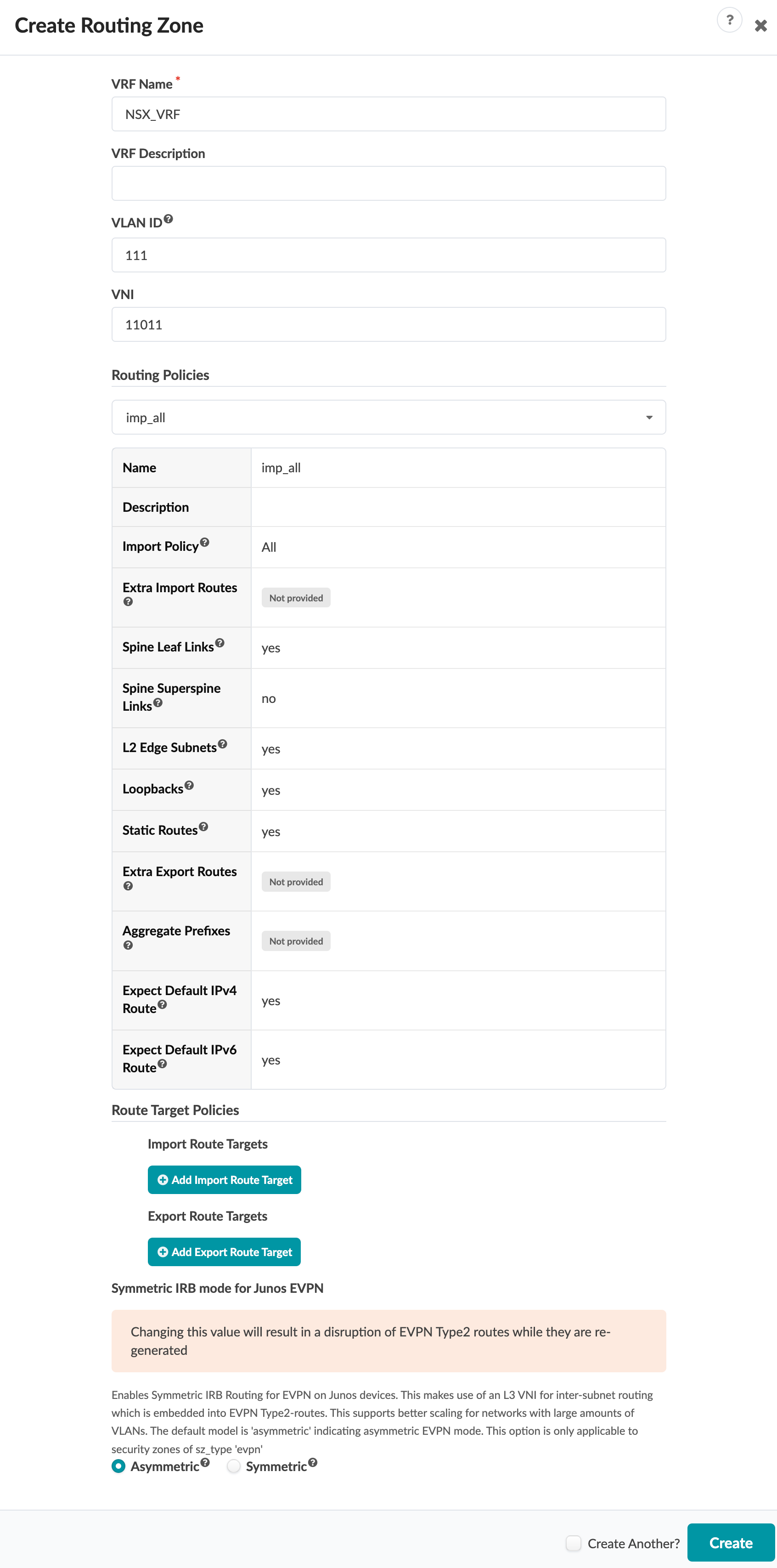

  10. Crie uma zona de roteamento no blueprint e especifique as políticas de ID, VNI e roteamento da VLAN. A zona de roteamento mapeia para um VRF no qual o peering BGP em direção ao nó NSX-T Edge é estabelecido.

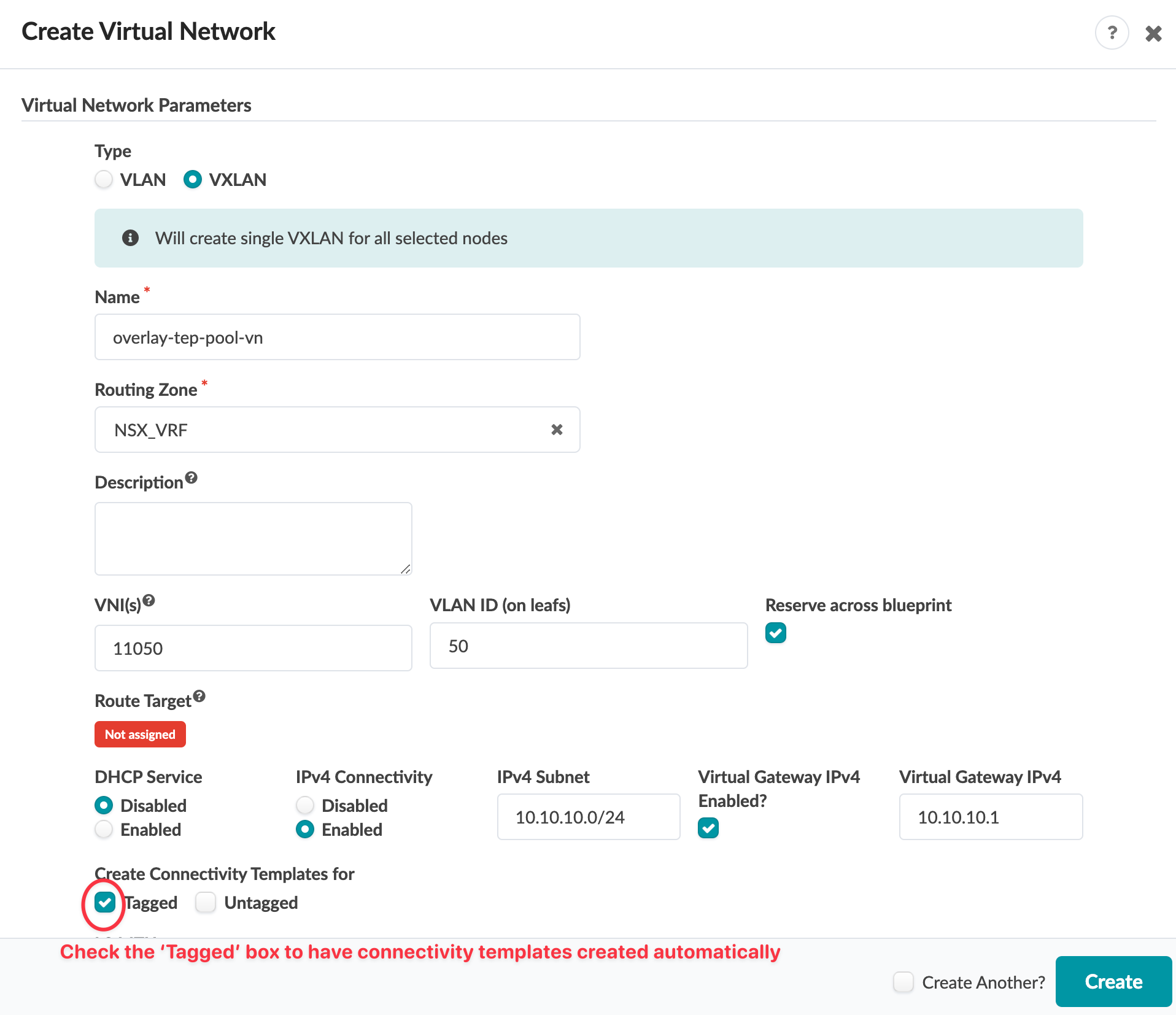

  11. Para que os túneis GENEVE cheguem entre os nós de transporte no NSX-T, a conectividade deve ser estabelecida via Malha Apstra da Juniper. Isso será garantido criando VXLAN VN no Apstra e atribuindo mapeamento correto de portas em dispositivos leaf ToR em direção ao nó de transporte. O VLAN ID para Overlay VXLAN VN definido no Apstra deve combinar com o mapeado no perfil overlay no NSX-T para nós de transporte. Além disso, será usada a mesma sub-rede IP do Grupo TEP no NSX.

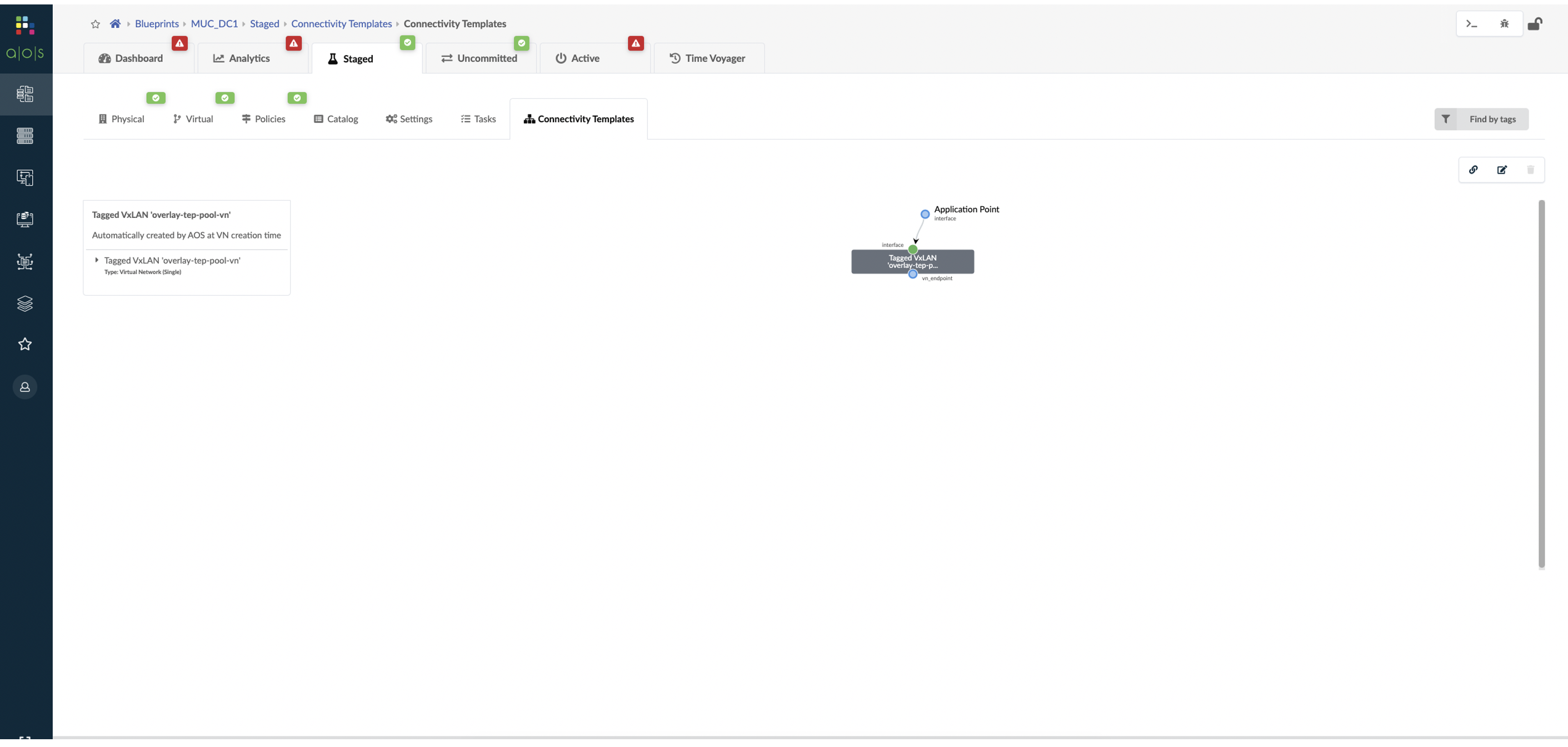

  12. Desde que verificamos a caixa para criar o modelo de conectividade para a última etapa durante a criação da VN VXLAN no Apstra, um modelo de conectividade de rede virtual do tipo é criado automaticamente sob Blueprints > Staged > Templates de conectividade, conforme mostrado abaixo:
  13. Atribua as interfaces ao modelo de conectividade criado acima em direção aos nós de transporte no lado NSX-T.
  14. Uma vez que a configuração é renderizada em direção a dispositivos, podemos observar que os túneis GENEVE entre nós de transporte e borda estão up no NSX-T Manager.
    Nota:

    Ao instalar o NSX Edge como um dispositivo virtual ou nó de transporte de host, use o perfil padrão de uplink. Se a política de equipe de Failover estiver configurada para um perfil de uplink, você só poderá configurar um único uplink ativo na política de equipe. Os uplinks de standby não são suportados e não devem ser configurados na política de equipe de failover.

Visibilidade da infraestrutura virtual

Quando você integra com sucesso o NSX-T, você tem visibilidade dos VMs NSX-T e nós de transporte na infraestrutura virtual. Você pode consultar a situação da integridade da malha de VMware.

Para ver uma lista dos VMs conectados ao hipervisor, navegue até o painel e role até a integridade da malha para obter a opção de VMware.

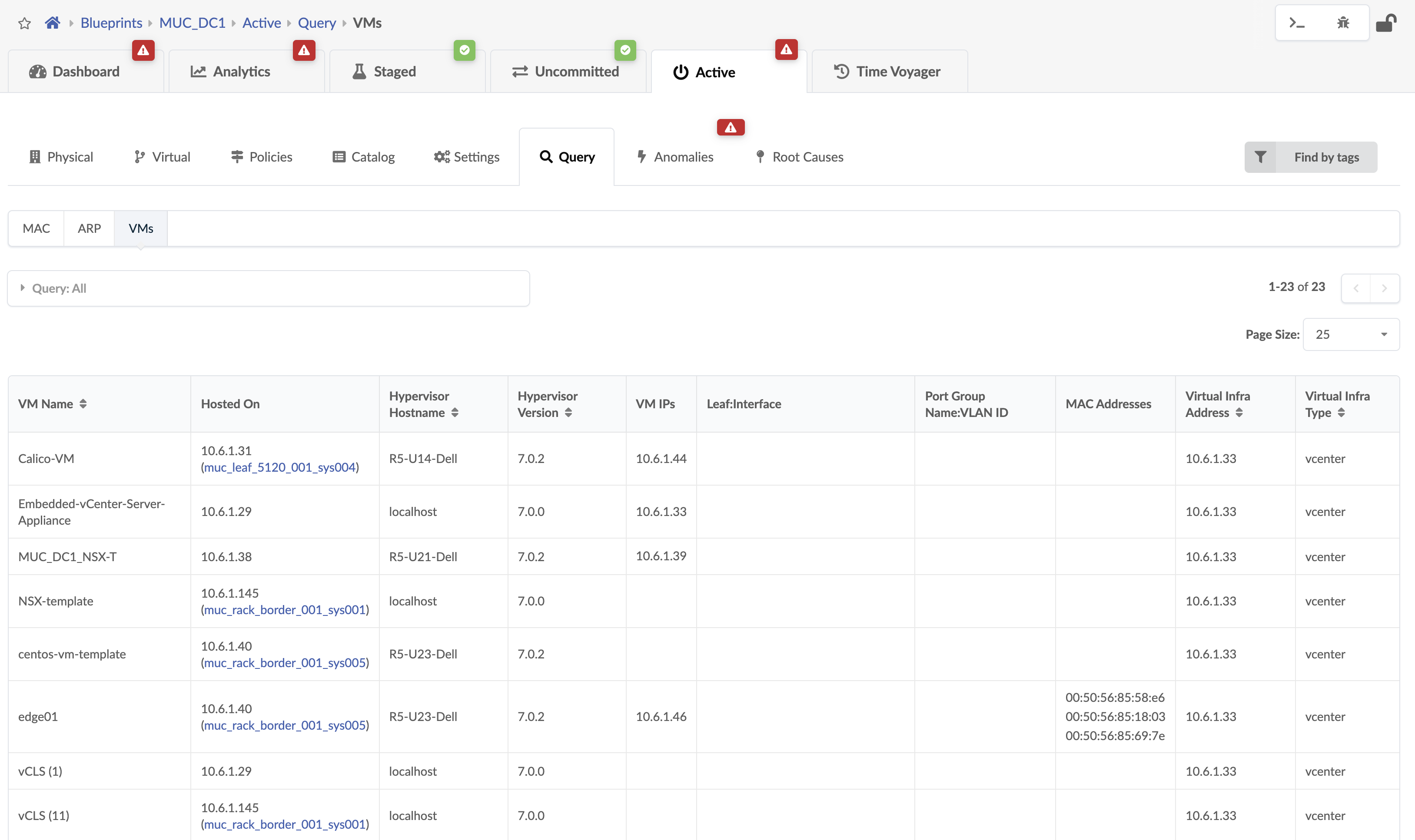

Você também pode consultar VMs hospedados em hipervisores conectados a dispositivos leaf ToR. Desde o blueprint, navegue até VMs > de consulta active >.

As VMs incluem os seguintes detalhes:

Descrição dos parâmetros
Nome da VM O nome da Máquina Virtual que está hospedado no hipervisor gerenciado NSX.
Hospedado O host ESXi no qual a Máquina Virtual está hospedada.
Nome de host hypervisor O nome de host hypervisor no qual a Máquina Virtual está hospedada e está conectado aos TORs leaf em uma malha.
Versão do Hypervisor A versão de software do SO em execução no hipervisor.
VM IP O endereço IP conforme relatado pelo NSX-T após a instalação de ferramentas de VM. Se o endereço IP não estiver disponível, este campo estará vazio. O Apstra exibe IP VM se o endereço IP estiver disponível em ferramentas de VM de instalação na VM.
Leaf:Interface ID do sistema para a interface na leaf à qual o host ESXi está conectado e em que VM reside.
Nome do grupo de portas:ID da VLAN O VLAN ID que os grupos de porta NSX-T estão usando. Sobreponha o tráfego de VM a VM em túneis de data center habilitados para NSX-T entre nós de transporte por essa rede virtual.
Endereços MAC Endereço MAC da VM conectada à malha Apstra.
Endereço Virtual Infra Endereço IP da infra NSX-T adicionado a um blueprint

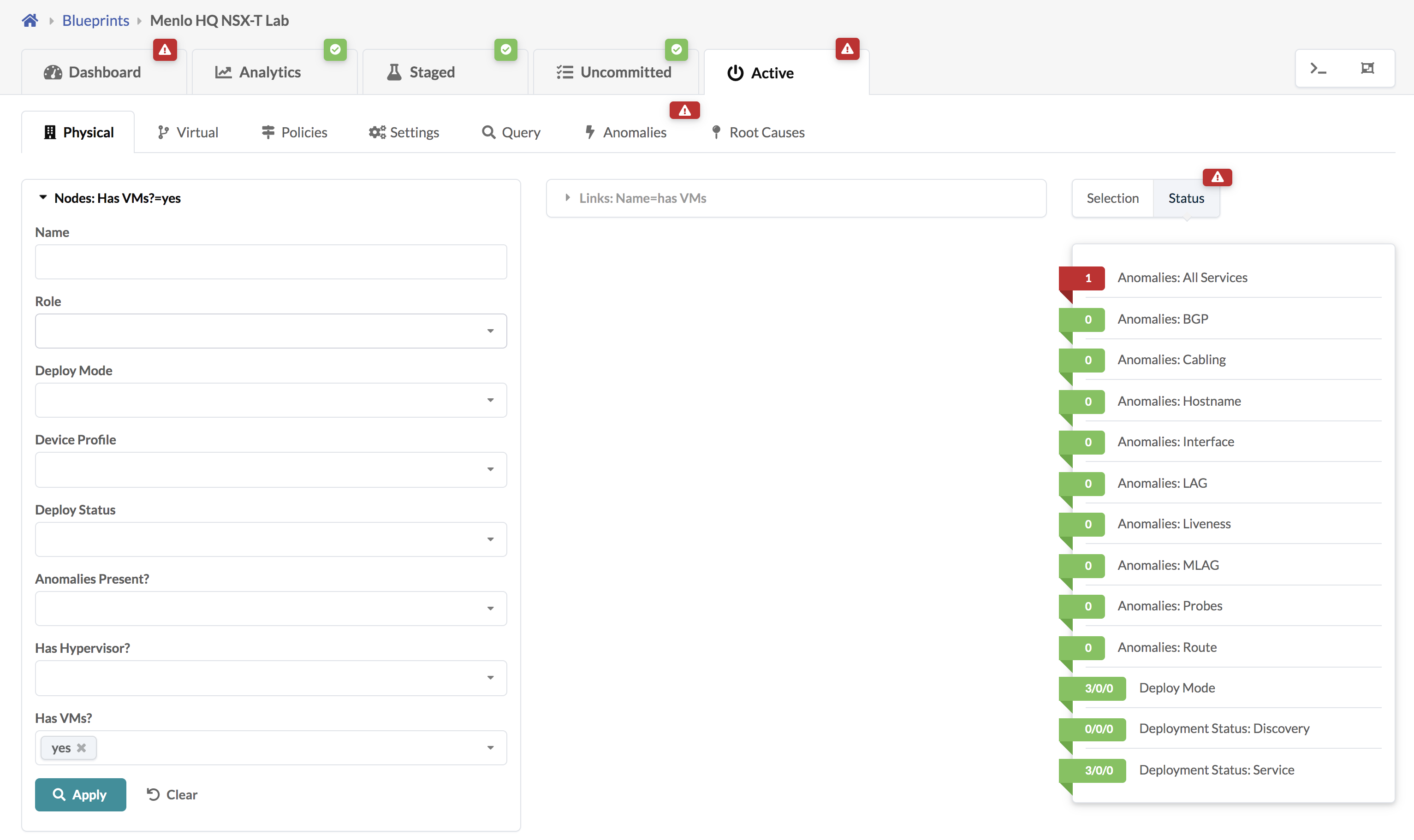

Para procurar nós na topologia física que tenham VMs, navegar até o Active > Physical e selecionar VMs da lista de quedas de nós .

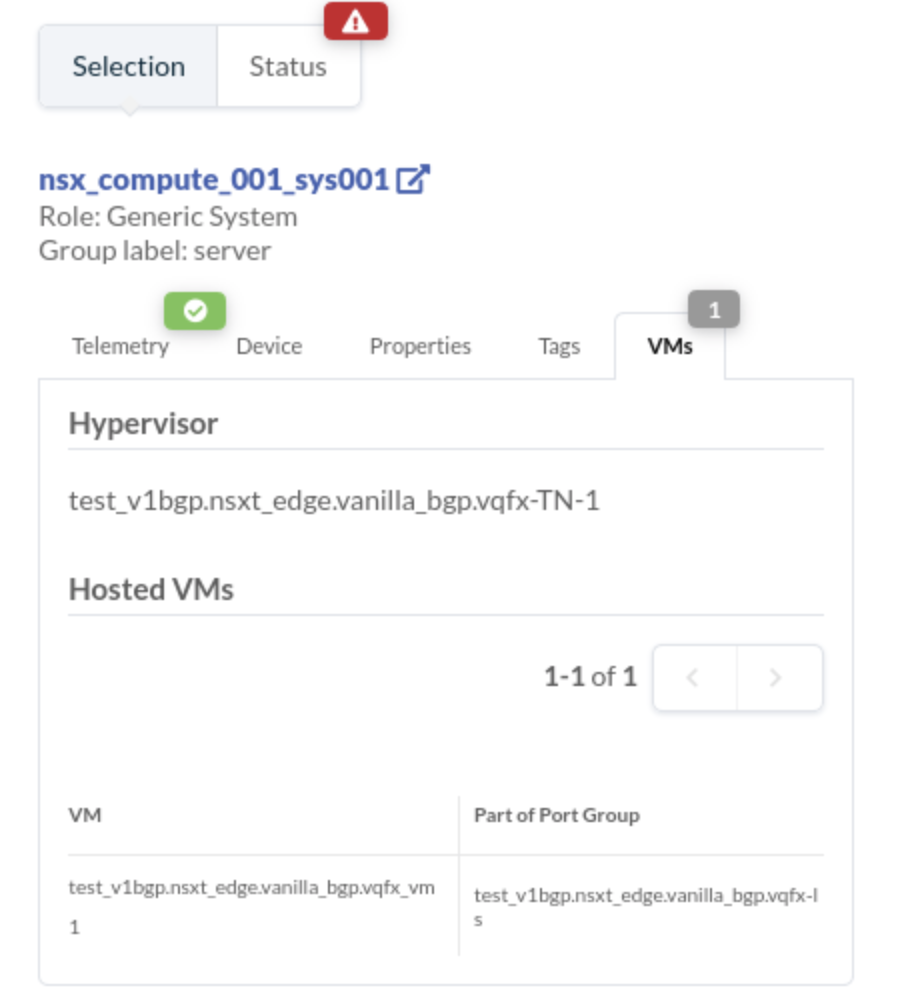

Se o VM for movido de um nó de transporte para outro no NSX-T, ele pode ser visualizado no Apstra sob Active > Physical > Nós > Generic System (Node_name). Selecione a guia VMs conforme mostrado abaixo:

Validar a integração de infra virtual

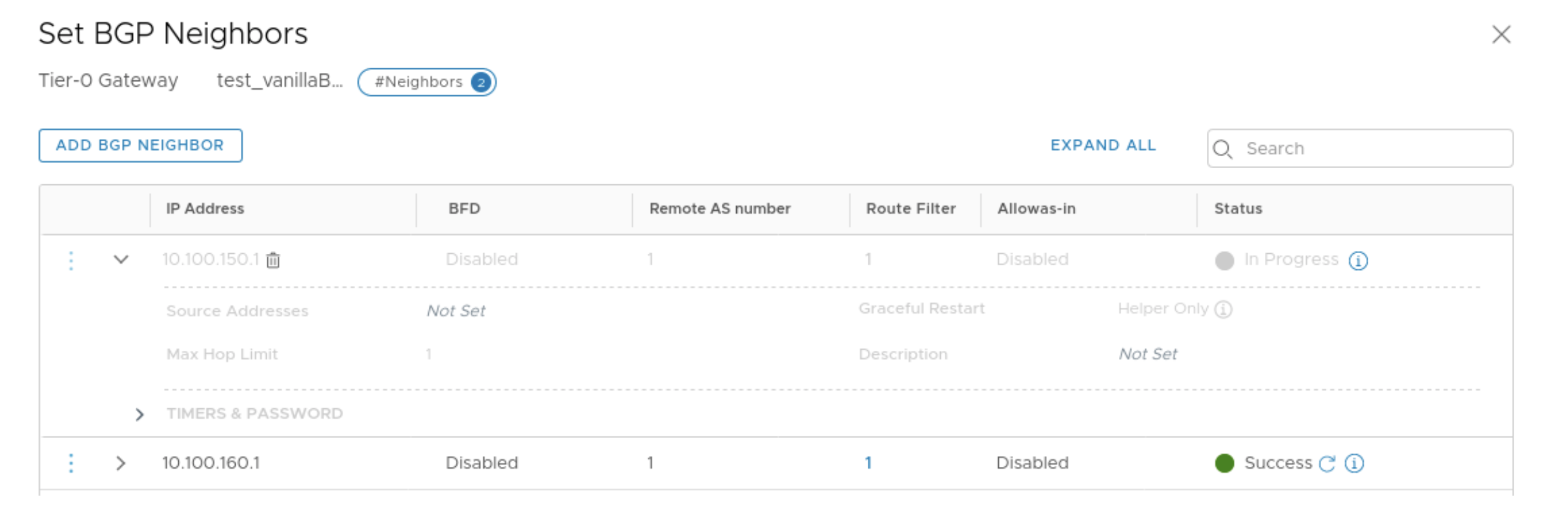

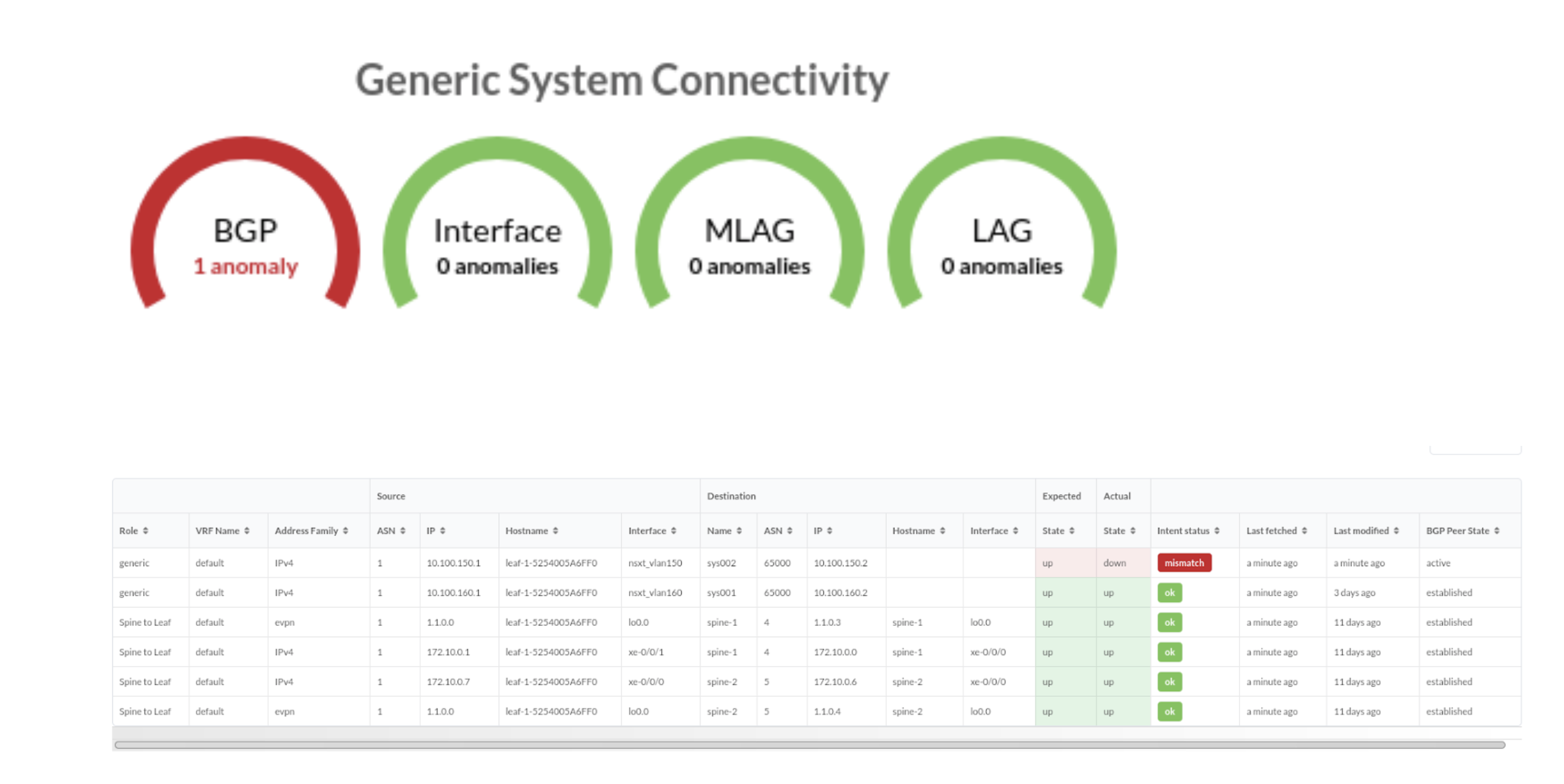

Você pode validar a infra virtual com análises baseadas em intenção. O Apstra valida a sessão BGP em direção ao NSX-T Edge. Se a vizinha BGP no NSX-T Manager for excluída, as respectivas anomalias serão exibidas no painel do Apstra.

Dois painéis de análise predefinidos (conforme listado abaixo) estão disponíveis para instanciar sondas de infra virtual predefinidas.

Painel de verificação da integridade da malha infra virtual

Painel de verificação de redundância por infra virtual

Veja também

Desativar a integração de infra virtual

Para desativar as integrações de infra virtual, exclua-as do blueprint e dos sistemas externos.

  1. Desde o blueprint, navegue até o Staged > Virtual > Virtual Infra e clique no botão Excluir para que o infra virtual seja desativado.
  2. Clique em Não comprometido (menu superior) e comprometa a exclusão.
  3. Do menu de navegação à esquerda, navegue até sistemas externos > gerentes de infra virtual e clique no botão Excluir para que a infra virtual seja desativada.
