Remova uma fonte de alimentação de um switch de QFX5120

Antes de remover uma fonte de alimentação de um switch de QFX5120:

Certifique-se de ter tomado as precauções necessárias para evitar danos na descarga eletrostática (ESD) (veja Prevenção de danos na descarga eletrostática).
Certifique-se de ter as seguintes peças e ferramentas disponíveis:
- Correia de aterramento ESD — não fornecida
- Bolsa antistática ou um tapete antistático — não fornecido
- Chave de fenda Número 2 Phillips (+) — não fornecida

Enviamos switches QFX5120 com duas fontes de alimentação AC ou DC pré-instaladas no painel traseiro. Cada fonte de alimentação é uma unidade substituível em campo (FRU) a quente e removível a quente quando a segunda fonte de alimentação é instalada e em execução. Você pode removê-lo e substituí-lo sem desligar o switch ou interromper as funções do switch.

CUIDADO:

Substitua a fonte de alimentação por uma nova fonte de alimentação dentro de um minuto após a remoção para evitar o desaquecimento do chassi.

Para remover uma fonte de alimentação de um switch de QFX5120:

Coloque o saco antistático ou o tapete antistático em uma superfície plana e estável.
Enrole e aperte uma extremidade da alça de pulso ESD em torno de seu pulso nu, e conecte a outra extremidade da alça ao ponto ESD no switch.

Nota:
Se apenas uma fonte de alimentação estiver instalada em sua QFX5120, você precisa desligar o switch antes de remover a fonte de alimentação.
Desconecte a energia do switch:
- Fonte de alimentação CA — se a tomada de fonte de alimentação AC tiver um switch de energia, configure-o para a posição desativada. Se a tomada de fonte de alimentação AC não tiver um switch de energia, retire suavemente a extremidade do cabo de alimentação conectada à tomada de fonte de alimentação.
- Fonte de alimentação de DC — alterne o disjuntor do circuito na placa do painel que presta serviços ao circuito de DC para a posição desativada.
Remova o cabo de fonte de alimentação da placa de alimentação:
- Fonte de alimentação CA — Remova o cabo de alimentação da faceplata da fonte de alimentação destacando o retentor do cabo de alimentação e retirando suavemente a extremidade do cabo de alimentação conectada à placa facial da fonte de alimentação.
- Fonte de alimentação DC — Remova os parafusos que seguram os lugs do anel ligados aos cabos de fonte de alimentação na fonte de alimentação usando a chave de fenda e remova os cabos de fonte de alimentação da fonte de alimentação. Substitua os parafusos nos terminais e aperte-os.
- Fonte de alimentação de alta tensão — Pressione a trava no cabo de alimentação e remova os cabos de fonte de alimentação da fonte de alimentação.
- No switch QFX5120-32C, empurre a alavanca de espelheiro para dentro.
- No switch QFX5120-48T, QFX5120-48Y ou QFX5120-48YM, empurre a alavanca de espelheiro em direção à alça até que ela pare.
Segure a alça da fonte de alimentação e puxe com firmeza para deslizar a fonte de alimentação para fora do chassi.
Coloque uma mão sob a fonte de alimentação para dar suporte a ela e deslize-a completamente para fora do chassi. Tome cuidado para não tocar em componentes de fonte de alimentação, pinos, leads ou conexões de solda.

A Figura 1 mostra como remover uma fonte de alimentação CA de um switch QFX5120-32C e a Figura 2 mostra como remover uma fonte de alimentação DC de um switch de QFX5120-32C.

A Figura 3 mostra como remover uma fonte de alimentação CA de um switch QFX5120-48T ou QFX5120-48Y. O procedimento para remover uma fonte de alimentação de alta tensão é o mesmo que o procedimento para remover uma fonte de alimentação de um switch QFX5120-48T. A Figura 4 mostra como remover uma fonte de alimentação CA de um switch QFX5120-48YM. A Figura 5 mostra como remover uma fonte de alimentação DC de um switch QFX5120-48T, QFX5120-48Y ou QFX5120-48YM.

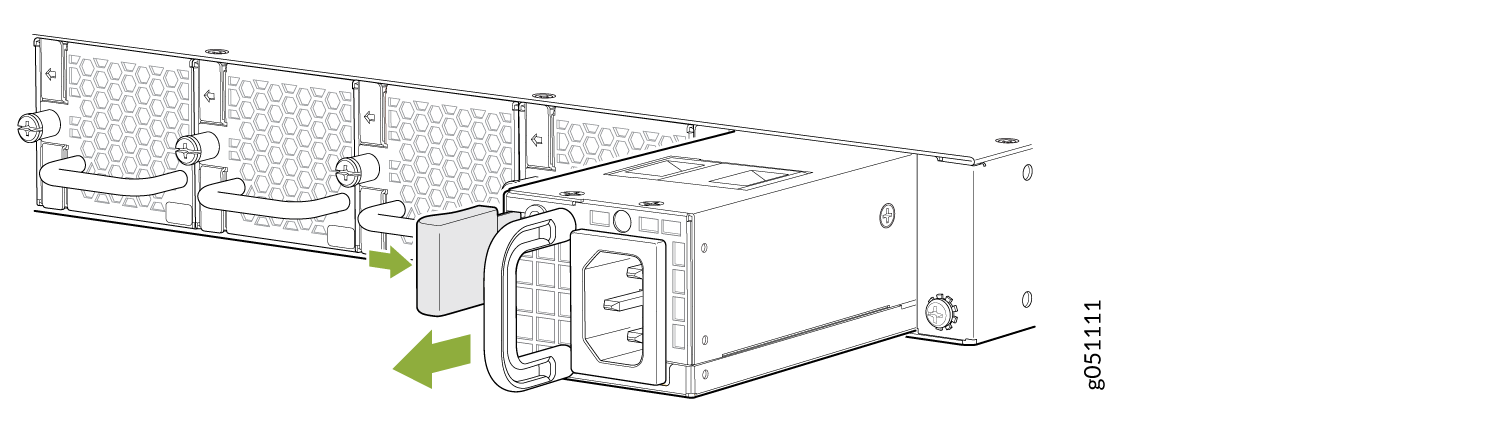

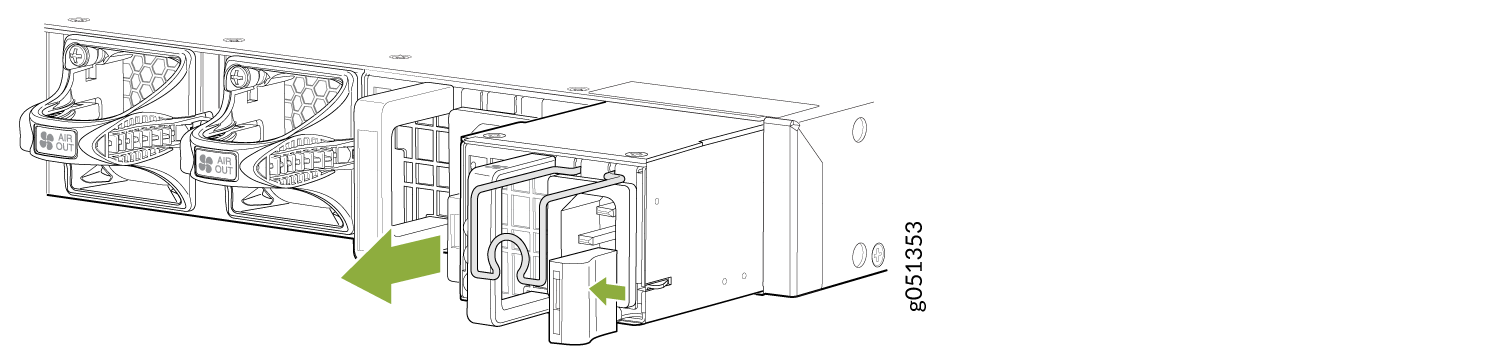

Figura 1: Remova uma fonte de alimentação CA de um switch de QFX5120-32C

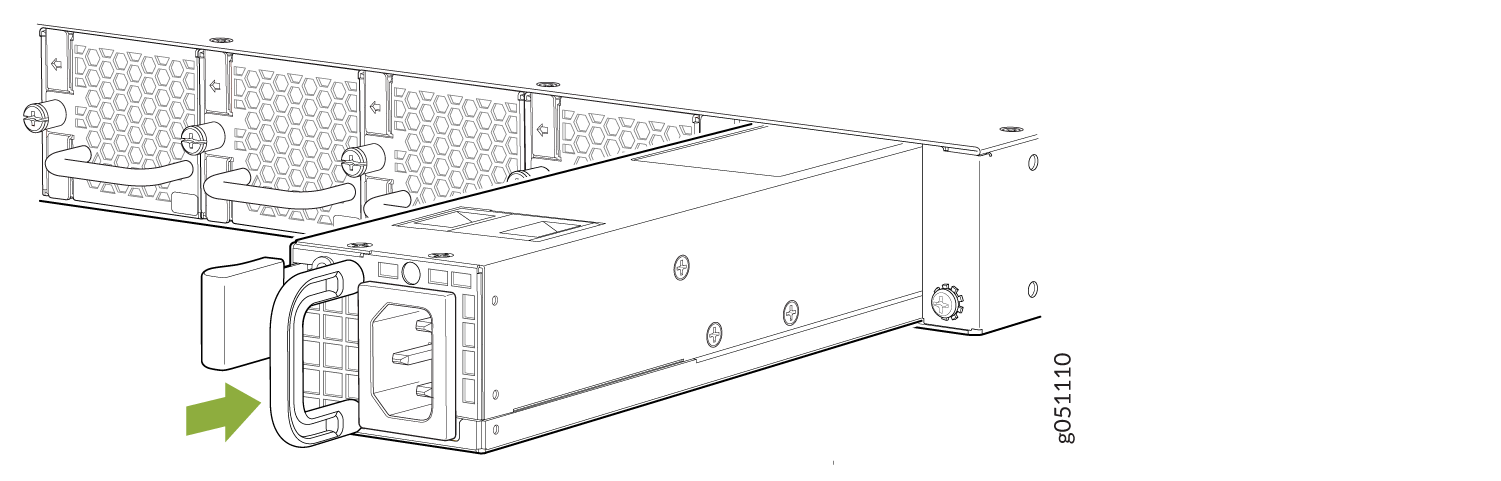

Figura 2: Remova uma fonte de alimentação DC de um switch de QFX5120-32C

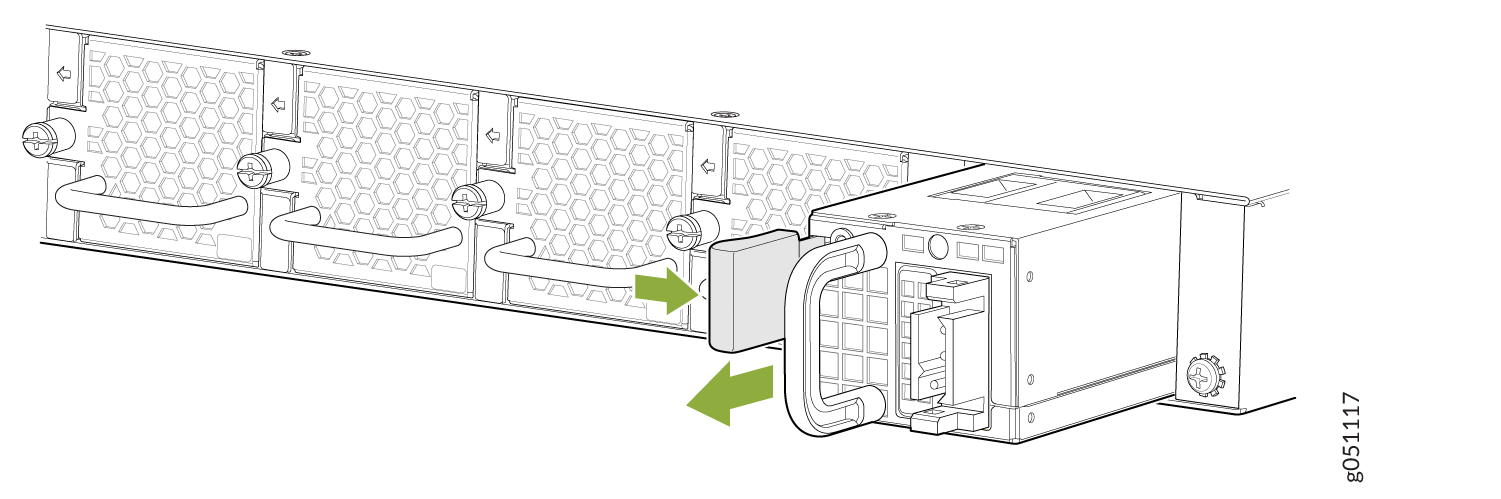

Figura 3: Remova uma fonte de alimentação CA de um switch QFX5120-48T ou QFX5120-48Y

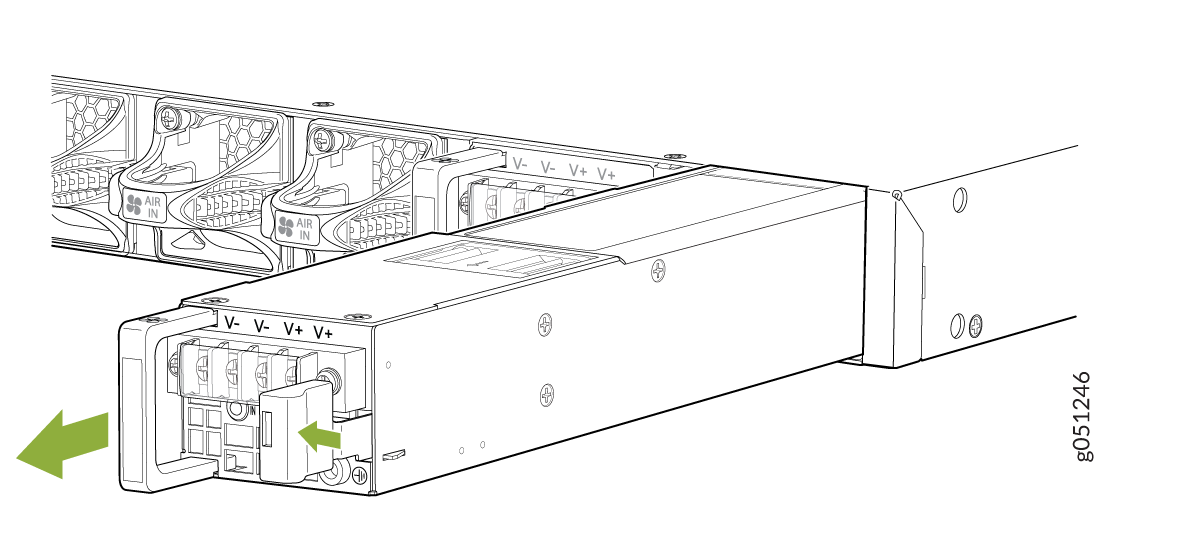

Figura 4: Remova uma fonte de alimentação AC de um switch QFX5120-48YM

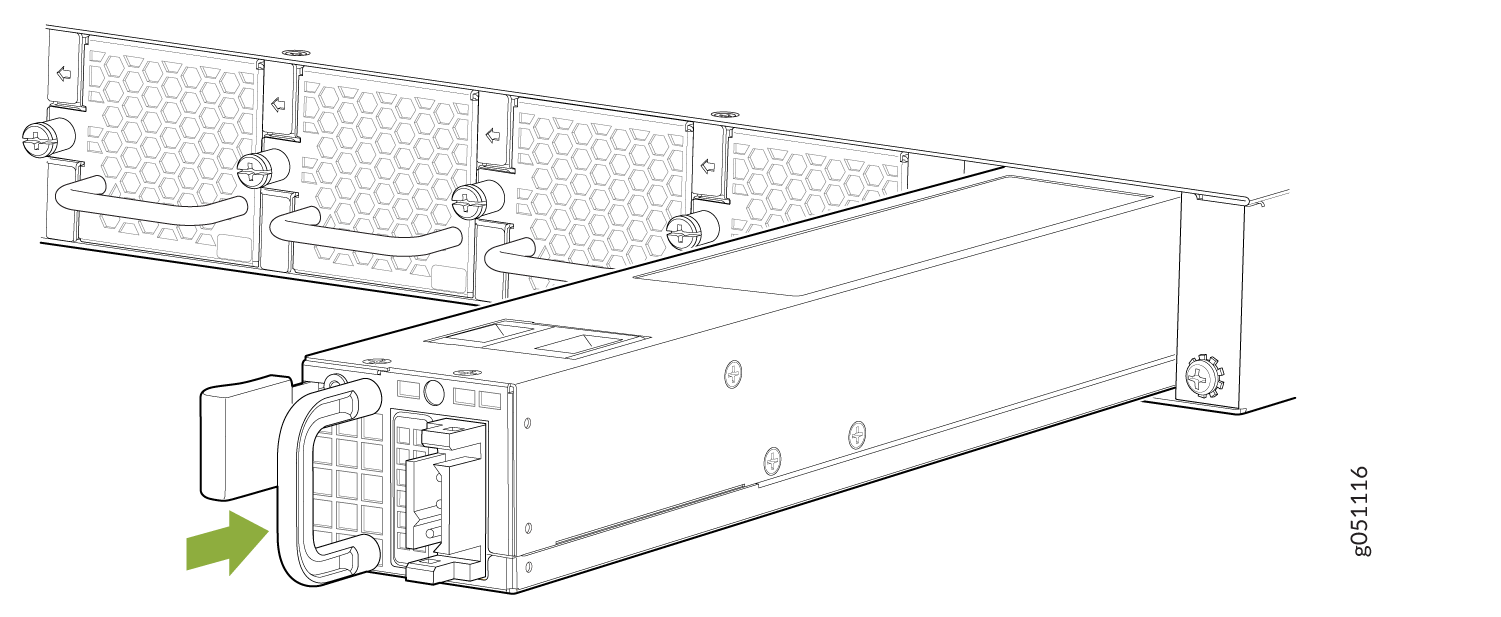

Figura 5: Remova uma fonte de alimentação DC de um switch QFX5120-48T, QFX5120-48Y ou QFX5120-48YM
Coloque a fonte de alimentação no saco antistático ou no tapete antistático colocado em uma superfície plana e estável.

Nota:
Você deve instalar as fontes de alimentação e elas devem estar operacionais para o funcionamento ideal do switch.
Instale a fonte de alimentação de substituição.

Instale uma fonte de alimentação em um switch de QFX5120

Antes de instalar uma fonte de alimentação:

Certifique-se de entender como evitar danos na descarga eletrostática (ESD) (veja Prevenção de danos na descarga eletrostática).
Certifique-se de ter as seguintes peças e ferramentas disponíveis:
- Correia de aterramento ESD — não fornecida
- Chave de fenda Número 2 Phillips (+) — não fornecida

Cada fonte de alimentação é uma unidade substituível em campo (FRU) a quente e removível a quente quando a segunda fonte de alimentação é instalada e em execução. Você pode removê-lo e substituí-lo sem desligar o switch ou interromper as funções do switch.

CUIDADO:

Não misture:

Fontes de alimentação CA e DC no mesmo chassi.
Fontes de alimentação de 650 W e 850 W no mesmo chassi QFX5120-48T.
Fontes de alimentação com diferentes direções de fluxo de ar no mesmo chassi.
Fontes de alimentação e módulos de ventilador com diferentes direções de fluxo de ar no mesmo chassi.

Nota:

Você deve conectar cada fonte de alimentação a uma tomada de fonte de alimentação dedicada.

Para instalar uma fonte de alimentação no switch:

Garanta que você tenha a fonte de alimentação correta.

Se você estiver instalando uma fonte de alimentação com uma alça vermelha em um switch QFX5120-32C, verifique se o rótulo no módulo de ventilador instalado é F2B. Se você estiver instalando uma fonte de alimentação com uma alça azul em um switch de QFX5120-32C, verifique se o rótulo no módulo de ventilador instalado é B2F.

Se você estiver instalando uma fonte de alimentação com uma alça Juniper Gold em um switch QFX5120-48T, QFX5120-48Y ou QFX5120-48YM, verifique se o rótulo no módulo de ventilador instalado é AIR OUT. Se você estiver instalando uma fonte de alimentação com uma alça Juniper Azure Blue em um switch QFX5120-48T, QFX5120-48Y ou QFX5120-48YM, verifique se o rótulo no módulo de ventilador instalado é AIR IN.
Enrole e aperte uma extremidade da alça de pulso ESD em torno de seu pulso nu, e conecte a outra extremidade da alça ao ponto ESD no switch.
Tomar cuidado para não tocar em pinos de fonte de alimentação, leads ou conexões de solda, remova a fonte de alimentação da bolsa.
Usando as duas mãos, coloque a fonte de alimentação no slot de fonte de alimentação no painel traseiro do switch e deslize-o até que ele esteja totalmente sentado e a alavanca do refresquente se encaixe no lugar.

A Figura 6 mostra como instalar uma fonte de alimentação CA em um switch QFX5120-32C e a Figura 7 mostra como instalar uma fonte de alimentação DC em um switch de QFX5120-32C.

A Figura 8 mostra como instalar uma fonte de alimentação CA em um switch QFX5120-48T ou QFX5120-48Y. O procedimento para instalar uma fonte de alimentação de alta tensão é o mesmo que o procedimento para instalar uma fonte de alimentação CA em um switch de QFX5120-48T. A Figura 9 mostra como instalar uma fonte de alimentação CA em um switch QFX5120-48YM. A Figura 10 mostra como instalar uma fonte de alimentação DC em um switch de QFX5120-48T, QFX5120-48Y ou QFX5120-48YM.

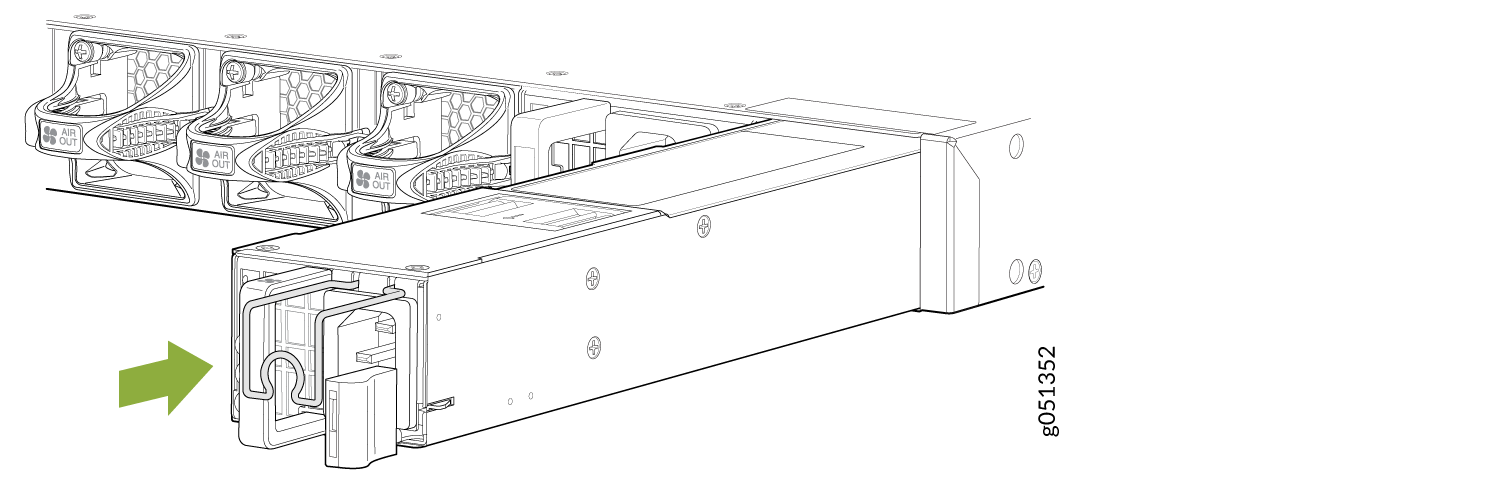

Figura 6: Instale uma fonte de alimentação AC em um switch de QFX5120-32C

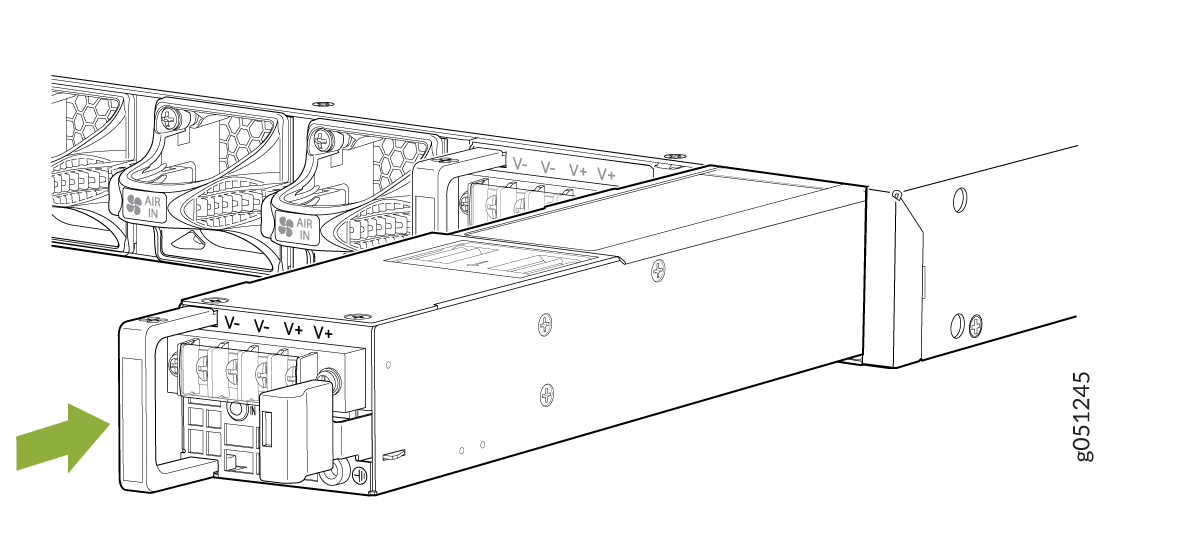

Figura 7: Instale uma fonte de alimentação DC em um switch de QFX5120-32C

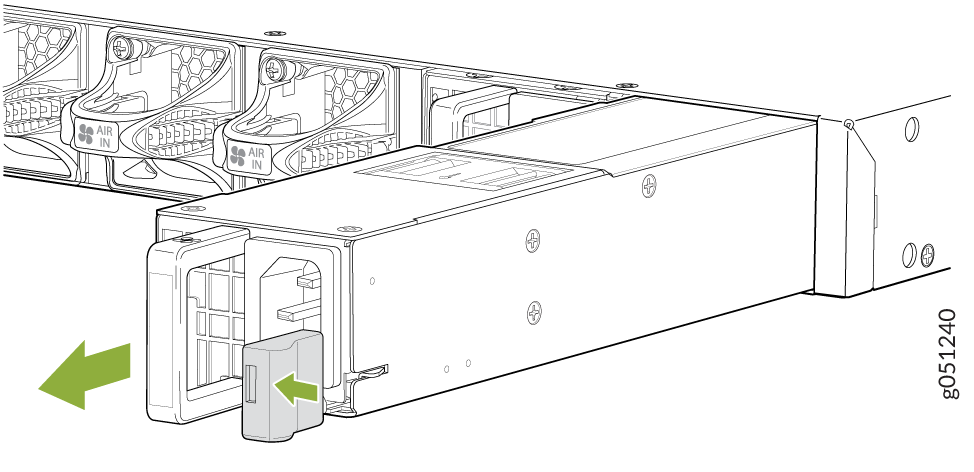

Figura 8: Instale uma fonte de alimentação CA em um switch QFX5120-48T ou QFX5120-48Y

Figura 9: Instale uma fonte de alimentação CA em um switch de QFX5120-48YM

Figura 10: Instale uma fonte de alimentação DC em um switch de QFX5120-48T, QFX5120-48Y ou QFX5120-48YM
