Painel de portas do PTX1000
Painel de portas do PTX1000

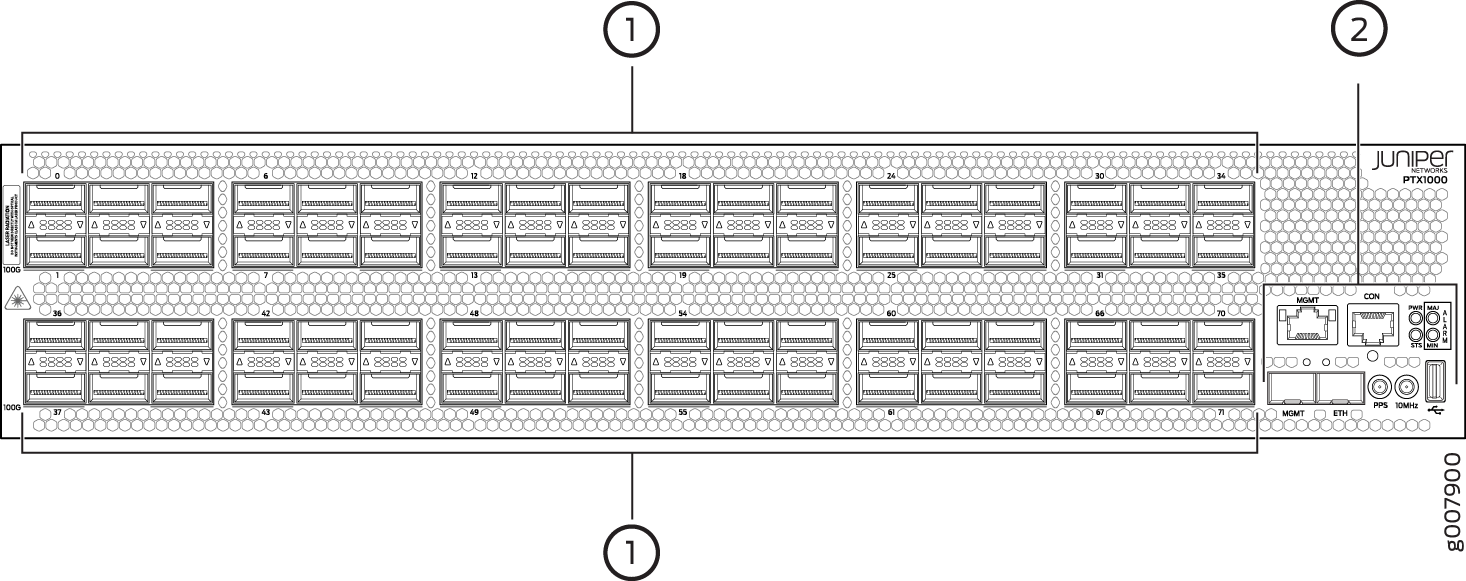

O PTX1000 oferece suporte a velocidades de porta de 10 Gbps, 40 Gbps e 100 Gbps. A Figura 1 mostra o painel e o painel de gerenciamento de portas PTX1000.

1
—
Painel de portas
|
2
—
Painel de gerenciamento
|
Cada uma das 72 portas de rede do painel de porta oferece suporte a transceptores quad small form factor plugáveis plus (QSFP+). Por padrão, as portas de rede operam como interfaces Ethernet canalizadas de 4 x 10 Gigabit — usando cabos de fuga de fibra QSFP+ a SFP+ — para um máximo de 288 portas Ethernet de 10 Gigabits. Você pode configurar cada uma das 72 portas como uma interface Ethernet de 40 Gigabit, em grupos de três portas — quando você configura a primeira porta em um grupo de portas a operar a 40 Gbps, essa porta e as duas próximas portas operam a 40 Gbps. Você também pode configurar 24 das 72 portas de rede como interfaces Ethernet de 100 Gigabit. As 24 portas de rede que podem ser configuradas como interfaces Ethernet de 100 Gigabit oferecem suporte a transceptores QSFP28.
As portas de rede que podem ser configuradas como interfaces Ethernet de 100 Gigabit são marcadas com uma linha preta fina por baixo do soquete do transceptor. Quando a porta é configurada como uma interface Ethernet de 100 Gigabit, as duas portas adjacentes são desativadas. Por exemplo, a porta 1
oferece suporte a velocidade de porta de 100 Gbps. Quando você configura a porta como uma interface Ethernet de 100 Gigabit, a porta 0
e a porta 2
são desativadas.
As velocidades das portas estão configuradas usando o set chassis fpc 0 pic 0 port port-number speed speed
comando. Você configura portas para operar a 40 Gbps usando a opção 40g
de velocidade. Você configura portas para operar a 100 Gbps usando a opção 100g
de velocidade. Se você configurar uma porta para operar a 40 Gbps ou 100 Gbps, e quiser devolver a porta à configuração padrão, exclua a speed
declaração da configuração no nível de [chassis fpc 0 pic 0 port port-number]
hierarquia e comprometa a configuração. A porta de rede é redefinida para a interface Ethernet padrão de 4 x 10 Gigabit. A Tabela 1 mostra as combinações disponíveis para as portas de rede no PTX1000.
- Exemplo: usando portas de rede como interfaces Ethernet de 40 Gigabit
- Exemplo: usando portas de rede como interfaces Ethernet de 100 Gigabit
- Mapeamento de portas do PTX1000
Exemplo: usando portas de rede como interfaces Ethernet de 40 Gigabit
Todas as portas de rede do PTX1000 podem ser configuradas como interfaces Ethernet de 40 Gigabit. Você deve configurar interfaces Ethernet de 40 Gigabit em grupos de três portas de rede. Quando a velocidade da porta é configurada como 40 Gbps na primeira porta de um grupo de portas, todas as três portas do grupo de portas operam a 40 Gbps. Por exemplo, se você configurar a porta 0
como uma inteface Ethernet de 40 Gigabit, portas e também estiverem interfaces 1
Ethernet 2
de 40 Gigabit (ver Figura 2). A Tabela 1 fornece a lista completa de grupos de portas que podem ser configurados como interfaces Ethernet de 40 Gigabit.

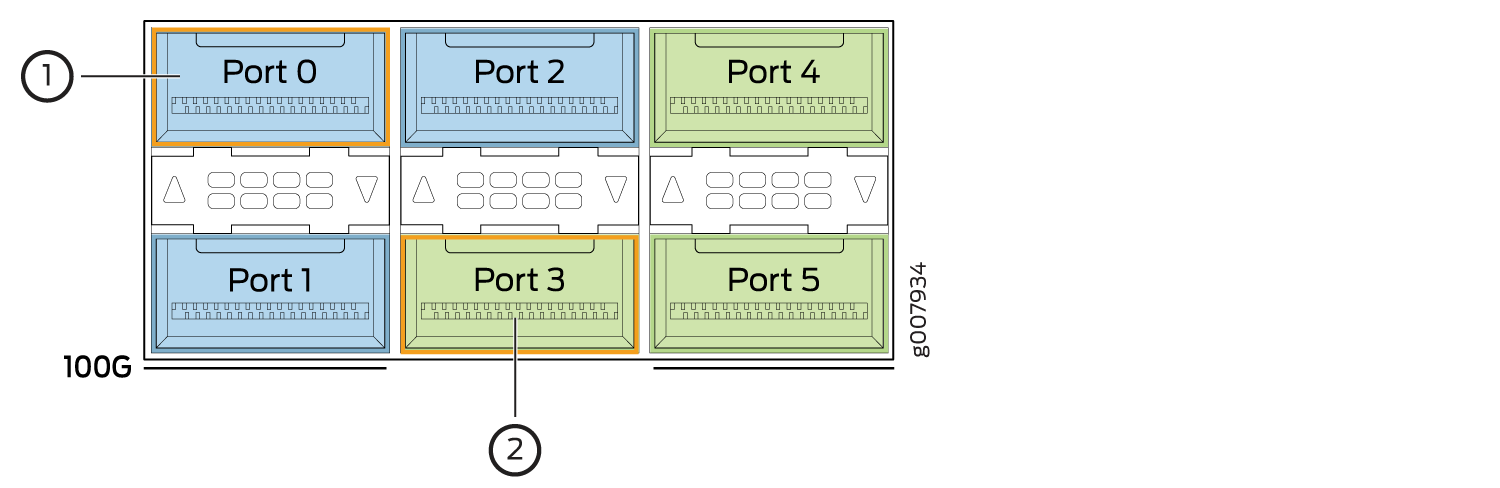

1
—
Quando a porta 0 está configurada para operar a 40 Gbps, as portas 1 e 2 também operam a 40 Gbps (em azul).
|
2
—
Quando a porta 3 está configurada para operar a 40 Gbps, as portas 4 e 5 também operam a 40 Gbps (em verde).
|
As interfaces Ethernet de 40 Gigabit estão configuradas usando o set chassis fpc 0 pic 0 port port-number speed speed
comando. Por exemplo, para configurar o primeiro conjunto de três portas de rede como interfaces Ethernet de 40 Gigabit, use o set chassis fpc 0 pic 0 port 0 speed 40g
comando. Depois de cometer essa configuração, cada uma das três portas (0
1
e 2
) opera com 40 Gbps.
Exemplo: usando portas de rede como interfaces Ethernet de 100 Gigabit
A partir da porta 1

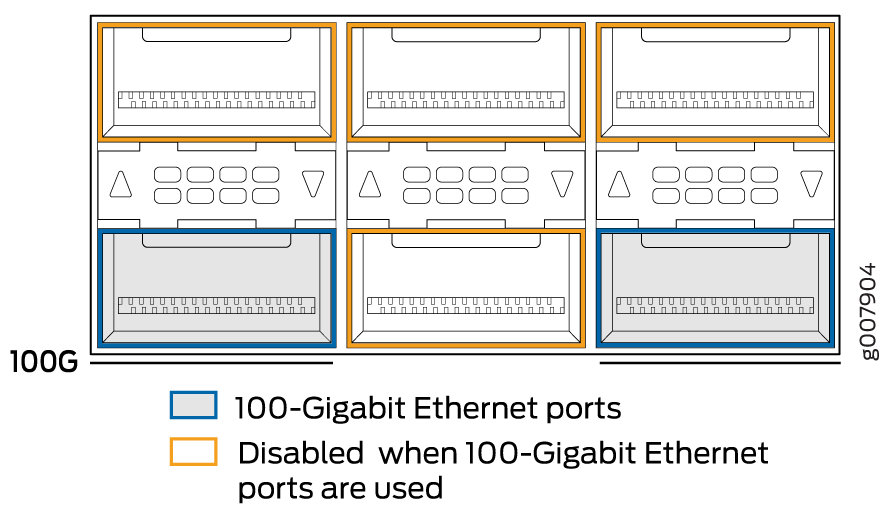

, cada segunda e sexta porta em cada grupo de seis portas de rede pode ser configurada como interfaces Ethernet de 100 Gigabit. A Figura 3 mostra as portas capazes de Ethernet de 100 Gigabit em um grupo de seis portas de rede, designadas por uma linha preta fina sob a porta.

Quando a velocidade da porta é configurada como 100 Gbps no CLI, o Junos OS desativa duas portas de rede associadas desse grupo de portas. Por exemplo, se você configurar a porta 1
como uma interface Ethernet de 100 Gigabit, portas 0
e 2
estiver desativado (consulte a Figura 4). A Tabela 1 fornece a lista completa de portas que podem ser configuradas para operar como interfaces Ethernet de 100 Gigabit e as portas correspondentes que estão desativadas.

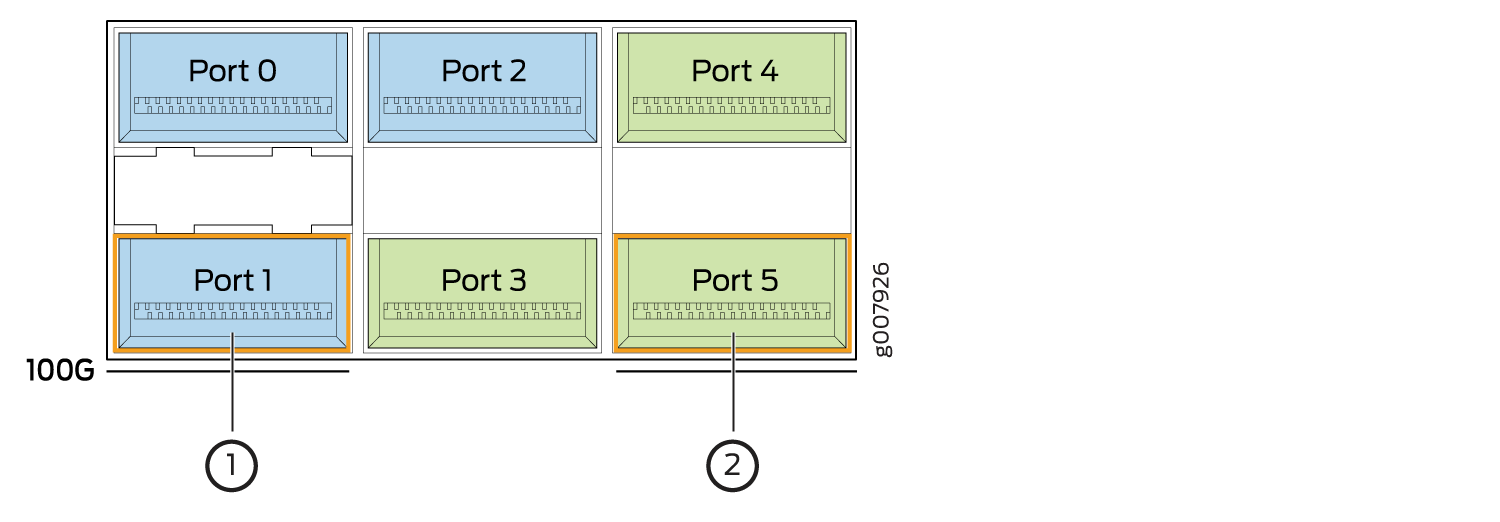

1
—
Configurar a porta 1 como uma interface Ethernet de 100 Gigabits faz com que as portas 0 e 2 sejam desativadas (em azul).
|
2
—
Configurar a porta 5 como uma interface Ethernet de 100 Gigabits faz com que as portas 3 e 4 sejam desativadas (em verde).
|
As interfaces Ethernet de 100 Gigabit estão configuradas usando o set chassis fpc 0 pic 0 port port-number speed speed
comando. Por exemplo, para configurar a porta 1
— a primeira porta capaz de Ethernet de 100 Gigabit — use o set chassis fpc 0 pic 0 port 1 speed 100g
comando. Depois de cometer essa configuração, a porta 1
opera a 100 Gbps, enquanto as portas e 2
são desativadas0
.
Mapeamento de portas do PTX1000
A Tabela 1 mostra as combinações disponíveis para as portas de rede no PTX1000.
Número da porta |
Portas canalizadas Ethernet de 4 x 10 Gigabit (Padrão) |
Grupos de portas Ethernet de 40 Gigabit |
Portas Ethernet de 100 Gigabit |
Portas desativadas quando uma interface Ethernet de 100 Gigabits é configurada |
---|---|---|---|---|
0 |
✓ |
✓ |
– |
– |
1 |
✓ |
✓ |
0, 2 |
|
2 |
✓ |
– |
– |
|
3 |
✓ |
✓ |
– |
– |
4 |
✓ |
– |
– |
|
5 |
✓ |
✓ |
3, 4 |
|
6 |
✓ |
✓ |
– |
– |
7 |
✓ |
✓ |
6, 8 |
|
8 |
✓ |
– |
– |
|
9 |
✓ |
✓ |
– |
– |
10 |
✓ |
– |
– |
|
11 |
✓ |
✓ |
9, 10 |
|
12 |
✓ |
✓ |
– |
– |
13 |
✓ |
✓ |
12, 14 |
|
14 |
✓ |
– |
– |
|
15 |
✓ |
✓ |
– |
– |
16 |
✓ |
– |
– |
|
17 |
✓ |
✓ |
15, 16 |
|
18 |
✓ |
✓ |
– |
– |
19 |
✓ |
✓ |
18, 20 |
|
20 |
✓ |
– |
– |
|
21 |
✓ |
✓ |
– |
– |
22 |
✓ |
– |
– |
|
23 |
✓ |
✓ |
21, 22 |
|
24 |
✓ |
✓ |
– |
– |
25 |
✓ |
✓ |
24, 26 |
|
26 |
✓ |
– |
– |
|
27 |
✓ |
✓ |
– |
– |
28 |
✓ |
– |
– |
|
29 |
✓ |
✓ |
27, 28 |
|
30 |
✓ |
✓ |
– |
– |
31 |
✓ |
✓ |
30, 32 |
|
32 |
✓ |
– |
– |
|
33 |
✓ |
✓ |
– |
– |
34 |
✓ |
– |
– |
|
35 |
✓ |
✓ |
33, 34 |
|
36 |
✓ |
✓ |
– |
– |
37 |
✓ |
✓ |
36, 38 |
|
38 |
✓ |
– |
– |
|
39 |
✓ |
✓ |
– |
– |
40 |
✓ |
– |
– |
|
41 |
✓ |
✓ |
39, 40 |
|
42 |
✓ |
✓ |
– |
– |
43 |
✓ |
✓ |
42, 44 |
|
44 |
✓ |
– |
– |
|
45 |
✓ |
✓ |
– |
– |
46 |
✓ |
– |
– |
|
47 |
✓ |
✓ |
45, 46 |
|
48 |
✓ |
✓ |
– |
– |
49 |
✓ |
✓ |
48, 50 |
|
50 |
✓ |
– |
– |
|
51 |
✓ |
✓ |
– |
– |
52 |
✓ |
– |
– |
|
53 |
✓ |
✓ |
51, 52 |
|
54 |
✓ |
✓ |
– |
– |
55 |
✓ |
✓ |
54, 56 |
|
56 |
✓ |
– |
– |
|
57 |
✓ |
✓ |
– |
– |
58 |
✓ |
– |
– |
|
59 |
✓ |
✓ |
57, 58 |
|
60 |
✓ |
✓ |
– |
– |
61 |
✓ |
✓ |
60, 62 |
|
62 |
✓ |
– |
– |
|
63 |
✓ |
✓ |
– |
– |
64 |
✓ |
– |
– |
|
65 |
✓ |
✓ |
63, 64 |
|
66 |
✓ |
✓ |
– |
– |
67 |
✓ |
✓ |
66, 68 |
|
68 |
✓ |
– |
– |
|
69 |
✓ |
✓ |
– |
– |
70 |
✓ |
– |
– |
|
71 |
✓ |
✓ |
69, 70 |
LEDs de porta de rede PTX1000

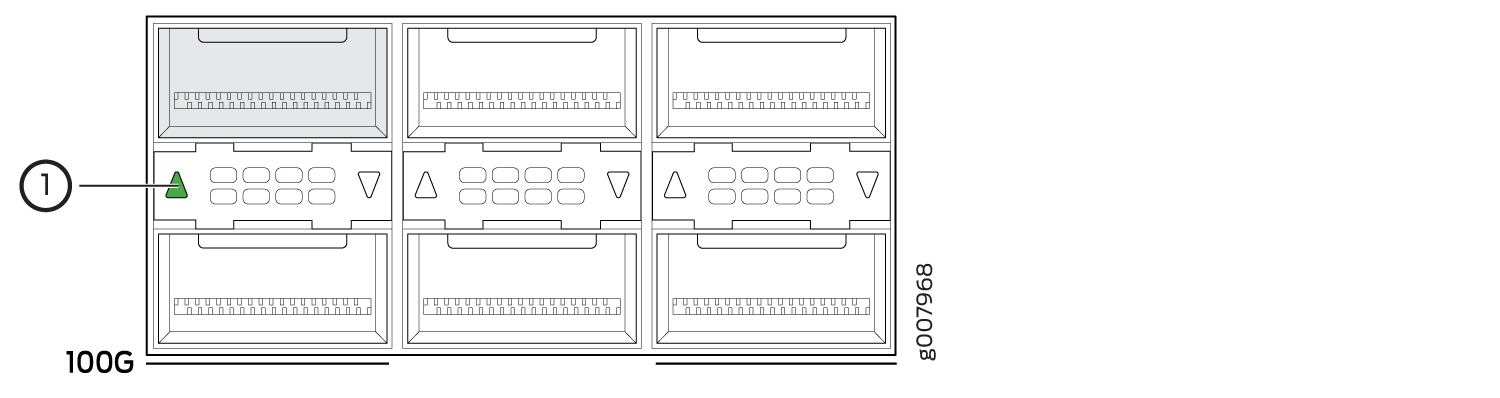

Cada porta de rede PTX1000 usa um único LED bicolor para indicar o status e a atividade do link. Os LEDs triangulares estão localizados entre a linha superior e a linha inferior das portas. Os LEDs são moldados para que cada LED aponte para a porta com a qual está associada. A Figura 5 mostra a localização dos LEDs.

1
—
LED para porta de rede sombreada (canto superior esquerdo)
|
O mesmo LED bicolorizado também indica status quando a porta está configurada para operar como quatro interfaces Ethernet de 10 Gigabit.
A Tabela 2 descreve os LEDs da porta de rede.
Cor |
Estado |
Descrição |
---|---|---|
Apagado |
Off |
A porta está desativada administrativamente, não há energia, o enlace está desativado ou um transceptor não está presente. |
Verde |
Continuamente |
Um link está estabelecido. |
Piscando |
A função de beacon foi habilitada na porta. |
|
Amber |
Continuamente |
Quando a porta está configurada para operar como quatro interfaces Ethernet de 10 Gigabit, indica que uma ou mais interfaces (mas não todas as quatro) estão ativas. |
Piscando |
Existem um ou mais erros nas conexões. |
