Porta MIC MX960 e numeração de interface
Cada porta em um MIC corresponde a um nome de interface único no CLI.
MPCs de configuração fixa, ou seja, MPCs com MICs integrados seguem a numeração de portas de DPCs.
Na sintaxe de um nome de interface, um hífen (-) separa o tipo de mídia do número de MPC (representado como um FPC no CLI). O número de slot MPC corresponde ao primeiro número da interface. O segundo número na interface corresponde ao número PIC lógico. O último número na interface corresponde ao número da porta no MIC. Slashes (/) separam o número do MPC do número pic lógico e do número de porta:
type-fpc/pic/port
type— Tipo de mídia, que identifica o dispositivo de rede. Por exemplo:
ge — interface Ethernet Gigabit
então — interface SONET/SDH
xe — interface Ethernet de 10 Gigabits
Para obter uma lista completa de tipos de mídia, consulte a visão geral de nomeação da interface.
fpc— Slot em que o MPC está instalado. No roteador MX960, os MPCs estão representados na CLI até
FPC 0FPC 11.pic— PIC lógico no MIC, numerado 0 ou 1 quando instalado no slot MIC 0 e 2 ou 3 quando instalado no slot MIC 1. O número de PICs lógicos varia dependendo do tipo de MIC. Por exemplo, a:
O Gigabit Ethernet MIC de 20 portas tem dois PICs lógicos, numerados 0 e 1 quando instalados no slot MIC 0, ou 2 e 3 quando instalados no slot MIC 1.
A Ethernet MIC de 4 portas de 10 Gigabit tem dois PICs lógicos numerados 0 e 1 quando instalados no slot MIC 0, ou 2 e 3 quando instalados no slot MIC 1.
O MIC Ethernet de 100 Gigabit com CFP tem um PIC lógico numerado 0 quando instalado no slot MIC 0 ou 2 quando instalado no slot MIC 1.
Para obter mais informações sobre MICs específicos, consulte MICs com o suporte de roteadores da Série MX na referência do módulo de interface da Série MX.
port— Número da porta.
O número MIC não está incluído no nome da interface.
O MX960 oferece suporte a até doze MPCs que se instalam verticalmente e estão numerados da esquerda para a direita. Cada MPC aceita até dois MICs.

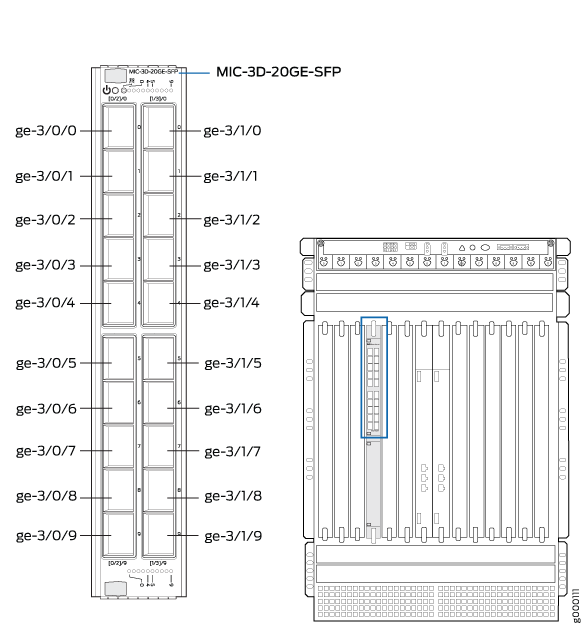

A Figura 1 mostra um exemplo de um MIC Ethernet Gigabit de 20 portas com SFP instalado no slot MIC 0 de um MPC em slot 3.
O Gigabit Ethernet MIC de 20 portas com SFP-E tem uma numeração de porta diferente. Consulte o Gigabit Ethernet MIC com SFP (E)
O MIC contém dois PICs lógicos, numerados PIC 0 na PIC 1 CLI. Cada PIC lógico contém 10 portas numeradas de 0 a 9.
A show chassis hardware saída de comando exibe um MIC Ethernet de 20 portas com SFP — 3D 20x 1GE(LAN) SFP — instalado no slot MIC 0 de um MPC (MPC Tipo 2 3D EQ) no slot 3. O MPC é mostrado como FPC 3 e os dois PICs lógicos do MIC — 10x 1GE(LAN) SFP são mostrados como PIC 0 e PIC 1.
user@host> show chassis hardware
...
FPC 3 REV 28 750-031090 YH8181 MPC Type 2 3D EQ
CPU REV 06 711-030884 YH9437 MPC PMB 2G
MIC 0 REV 22 750-028392 YD0439 3D 20x 1GE(LAN) SFP
PIC 0 BUILTIN BUILTIN 10x 1GE(LAN) SFP
Xcvr 0 REV 01 740-011613 PCE14D5 SFP-SX
Xcvr 1 REV 01 740-011782 P9C280T SFP-SX
Xcvr 2 REV 01 740-011782 P9C2512 SFP-SX
Xcvr 3 REV 02 740-011613 AM0951SFF3Z SFP-SX
Xcvr 4 REV 02 740-011613 AM0951SFF33 SFP-SX
Xcvr 5 REV 02 740-011613 AM0951SFF3Y SFP-SX
Xcvr 6 REV 02 740-011613 AM0951SFF4B SFP-SX
Xcvr 7 REV 01 740-011613 E08H01273 SFP-SX
Xcvr 8 REV 02 740-011613 AM0951SFFWK SFP-SX
PIC 1 BUILTIN BUILTIN 10x 1GE(LAN) SFP
Xcvr 0 REV 01 740-011613 E08H00516 SFP-SX
Xcvr 1 REV 01 740-011613 E08G03648 SFP-SX
Xcvr 2 REV 01 740-011613 E08H00514 SFP-SX
...
A show interfaces terse saída de comando exibe as interfaces Gigabit Ethernet que correspondem às 20 portas localizadas no MIC.
user@host> show interfaces terse ge-3* Interface Admin Link Proto Local Remote ge-3/0/0 up down ge-3/0/1 up down ge-3/0/2 up down ge-3/0/3 up up ge-3/0/4 up up ge-3/0/5 up up ge-3/0/6 up up ge-3/0/7 up up ge-3/0/8 up up ge-3/0/9 up down ge-3/1/0 up up ge-3/1/1 up up ge-3/1/2 up up ge-3/1/3 up down ge-3/1/4 up down ge-3/1/5 up down ge-3/1/6 up down ge-3/1/7 up down ge-3/1/8 up down ge-3/1/9 up down
