Manutenção de componentes de ACX1000 e ACX1100

Procedimentos de manutenção de rotina para o roteador de ACX1000 e ACX1100

Propósito

Para o melhor desempenho do roteador, realize procedimentos de manutenção preventiva.

Ação

  • Inspecione o local de instalação em busca de umidade, fios ou cabos soltos e poeira excessiva. Certifique-se de que o fluxo de ar esteja desobstruído ao redor do roteador e nas aberturas de entrada de ar.

  • Verifique os dispositivos de relatórios de status no painel de fontes — LED do sistema.

Manter cabos que se conectam a portas de rede ACX1000 e ACX1100

Propósito

Para obter o melhor desempenho do roteador, verifique a condição dos cabos que se conectam às portas de rede.

Ação

Regularmente:

  • Coloque o cabo em excesso fora do caminho. Não permita que loops presos de cabos desembaraçam do conector, pois isso estressa o cabo no ponto de fixação. Colocar fixas nos loops ajuda a manter sua forma.

  • Mantenha as conexões do cabo limpas e livres de poeira e outras partículas, o que pode causar quedas no nível de energia recebido. Inspecione sempre os cabos e limpe-os se necessário antes de conectar uma interface.

  • Marque as duas extremidades dos cabos para identificá-los.

As seguintes diretrizes aplicam-se especificamente aos cabos de fibra óptica:

  • Quando você desconecta um cabo de fibra óptica, sempre coloque um plugue de segurança de borracha sobre o transceptor na placa facial e na extremidade do cabo.

  • Ancorar cabos de fibra óptica para evitar estresse nos conectores. Certifique-se de proteger cabos de fibra óptica para que eles não suportem seu próprio peso enquanto estão pendurados no chão. Nunca deixe o cabo de fibra óptica ficar livre do conector.

  • Evite dobrar o cabo de fibra óptica além do raio da curva. Um arco menor que alguns centímetros pode danificar o cabo e causar problemas difíceis de diagnosticar.

  • A conexão frequente e o desconectamento de cabos de fibra óptica dentro e fora dos instrumentos ópticos podem causar danos aos instrumentos que são caros de reparar. Em vez disso, conecte uma pequena extensão de fibra ao equipamento óptico. Qualquer desgaste devido à conexão e desconectamento frequentes é então absorvido pela extensão de fibra curta, que é fácil e barata de substituir.

  • Mantenha as conexões de cabos de fibra óptica limpas. Pequenos microdepositos de óleo e poeira no canal do transceptor ou conector de cabos podem causar perda de luz, reduzindo a energia do sinal e possivelmente causando problemas intermitentes com a conexão óptica.

    Para limpar os transceptores, use um dispositivo apropriado de limpeza de fibra, como as varinhas de limpeza de adaptador de fibra óptica RIFOCS (parte número 946). Siga as instruções para o kit de limpeza que você usa.

Depois de limpar um transceptor óptico, certifique-se de que a ponta do conector do cabo de fibra óptica esteja limpa. Use apenas um kit de limpeza de cabos de fibra óptica sem álcool aprovado, como o Opptex Cletop-S Fiber Cleaner. Siga as instruções para o kit de limpeza que você usa.

Veja também

Instalação de um transceptor de ACX1000 ou ACX1100

Para instalar um transceptor:

  1. Conecte uma correia de aterramento ESD ao pulso nu e conecte a outra extremidade da alça a um ponto de aterramento ESD.
  2. Pegue cada transceptor para ser instalado fora de sua bolsa eletrostática e identifique o slot no componente onde ele será instalado.
  3. Verifique se cada transceptor está coberto por uma tampa de segurança de borracha. Se não for, cubra o transceptor com uma tampa de segurança.
  4. Alinhe cuidadosamente o transceptor com os slots do componente. Os conectores devem enfrentar o componente.
  5. Deslize o transceptor até que o conector esteja sentado no slot do componente. Se você não conseguir inserir totalmente o transceptor, certifique-se de que o conector está de frente para o caminho certo.
  6. Feche a alça do transceptor.
  7. Remova a tampa de segurança de borracha do transceptor e da extremidade do cabo. Insira o cabo no transceptor.
    Aviso a laser:

    Não olhe diretamente para um transceptor de fibra óptica ou para as extremidades dos cabos de fibra óptica. Transceptores de fibra óptica e cabos de fibra óptica conectados a um transceptor emitem luz laser que pode danificar seus olhos.
  8. Verifique se os LEDs de status no painel frontal indicam que o transceptor está funcionando corretamente. Para obter mais informações sobre os LEDs componentes, consulte os LEDs em roteadores ACX1000 e ACX1100.

Veja também

Substituição de um console ou cabo auxiliar ACX500 ou ACX1100

Removendo um acX500 ou ACX1100 Console ou cabo auxiliar

Para remover um cabo serial conectado a um console ou dispositivo auxiliar:

  1. Conecte uma correia de aterramento ESD ao pulso nu e conecte a outra extremidade da alça a um ponto de aterramento ESD.
  2. Pressione a guia no conector e puxe o conector diretamente para fora da porta CONSOLE/AUX . A Figura 1 mostra o conector.
  3. Desconecte o cabo do console ou do dispositivo auxiliar.
Figura 1: Conectores Ethernet Cable Connectors de cabo ethernet

Veja também

Instalação de um console ou cabo auxiliar de ACX1000 ou ACX1100

A porta CONSOLE/AUX no painel frontal do roteador aceita um cabo serial RS-232 (EIA-232) com conectores RJ-45.

Para conectar um cabo entre o roteador e o console ou dispositivo auxiliar:

  1. Conecte uma correia de aterramento ESD ao pulso nu e conecte a outra extremidade da alça a um ponto de aterramento ESD.
  2. Conecte uma extremidade do cabo de substituição na porta CONSOLE/AUX .
  3. Conecte a outra extremidade do cabo na porta serial do dispositivo.

Veja também

Substituição de um cabo Ethernet de gerenciamento de ACX1000 ou ACX1100

Removendo um cabo Ethernet de gerenciamento de ACX1000 ou ACX1100

Para remover um cabo serial conectado a um dispositivo de gerenciamento:

  1. Conecte uma correia de aterramento ESD ao pulso nu e conecte a outra extremidade da alça a um ponto de aterramento ESD.
  2. Pressione a guia no conector e retire o conector diretamente da porta MGMT . A Figura 2 mostra o conector.
  3. Desconecte o cabo do dispositivo de rede.
Figura 2: Conectores Ethernet Cable Connectors de cabo ethernet

Veja também

Instalação de um cabo ethernet de gerenciamento de ACX1000 e ACX1100

Para instalar um cabo serial conectado a um dispositivo de gerenciamento:

  1. Conecte uma correia de aterramento ESD ao pulso nu e conecte a outra extremidade da alça a um ponto de aterramento ESD.
  2. Conecte uma extremidade do cabo de substituição na porta MGMT apropriada.
  3. Conecte a outra ponta do cabo ao dispositivo de rede.

Veja também

Substituição de um cabo de fibra óptica ACX1000 ou ACX1100

Para substituir um cabo de fibra óptica:

Desconectar um cabo de fibra óptica ACX1000 ou ACX1100

Os roteadores da Série ACX têm transceptores ópticos de unidade substituível por campo (FRU) aos quais você pode conectar cabos de fibra óptica.

Antes de começar a desconectar um cabo de fibra óptica de um transceptor óptico instalado em um roteador da Série ACX, certifique-se de ter tomado as precauções necessárias para o manuseio seguro de lasers (veja Diretrizes e avisos de segurança laser e LED).

Certifique-se de ter as seguintes peças e ferramentas disponíveis:

  • Uma tampa de segurança de borracha para cobrir o transceptor

  • Uma tampa de segurança de borracha para cobrir o conector de cabos de fibra óptica

Para desconectar um cabo de fibra óptica de um transceptor óptico instalado no roteador:

  1. Desativar a porta em que o transceptor é instalado emitindo o comando:
    Aviso a laser:

    Não olhe diretamente para um transceptor de fibra óptica ou para as extremidades dos cabos de fibra óptica. Transceptores de fibra óptica e cabos de fibra óptica conectados a transceptores emitem luz laser que pode danificar seus olhos.
  2. Desconecte cuidadosamente o conector de cabos de fibra óptica do transceptor.
  3. Cubra o transceptor com uma tampa de segurança de borracha.
    Aviso a laser:

    Não deixe um transceptor de fibra óptica descoberto, exceto ao inserir ou remover um cabo. A tampa de segurança de borracha mantém a porta limpa e evita a exposição acidental à luz laser.
  4. Cubra o conector de cabos de fibra óptica com a tampa de segurança de borracha.

Conectando um cabo de fibra óptica ACX1000 ou ACX1100

Antes de começar a conectar um cabo de fibra óptica a um transceptor óptico instalado em um roteador, certifique-se de ter tomado as precauções necessárias para o manuseio seguro de lasers (veja Diretrizes e avisos de segurança laser e LED).

Os roteadores da Série ACX têm transceptores ópticos de unidade substituível por campo (FRU) aos quais você pode conectar cabos de fibra óptica.

Para conectar um cabo de fibra óptica a um transceptor óptico instalado em um roteador da Série ACX:

Aviso a laser:

Não olhe diretamente para um transceptor de fibra óptica ou para as extremidades dos cabos de fibra óptica. Transceptores de fibra óptica e cabos de fibra óptica conectados a transceptores emitem luz laser que pode danificar seus olhos.
  1. Se o conector do cabo de fibra óptica estiver coberto por uma tampa de segurança de borracha, remova a tampa. Guarde a tampa.
  2. Remova a tampa de segurança de borracha do transceptor óptico. Guarde a tampa.
  3. Insira o conector de cabo no transceptor óptico (ver Figura 3).
    Figura 3: Conectando um cabo de fibra óptica a um transceptor óptico instalado em um roteador Connecting a Fiber-Optic Cable to an Optical Transceiver Installed in an ACX Series Router da Série ACX
  4. Proteja os cabos para que eles não estejam suportando seu próprio peso. Coloque o cabo em excesso para fora do caminho em um loop bem enrolado. Colocar fixadores em um loop ajuda os cabos a manter sua forma.
    CUIDADO:

    Não dobre cabos de fibra óptica além do raio mínimo da curva. Um arco menor que alguns centímetros de largura pode danificar os cabos e causar problemas difíceis de diagnosticar.

    Não deixe os cabos de fibra óptica ficarem livres do conector. Não permita que loops presos de cabos se enrolem, o que estressa os cabos no ponto de fixação.

Veja também

Substituição de um transceptor de ACX1000 ou ACX1100

Transceptores plugáveis de pequeno porte (SFPs) são transceptores ópticos instalados no painel frontal do ACX1000 e do roteador ACX1100. Os transceptores são inseriveis a quente e removíveis a quente.

Removendo um transceptor de ACX1000 ou ACX1100

A remoção de um transceptor não interrompe o funcionamento do roteador, mas o transceptor removido não recebe nem transmite dados.

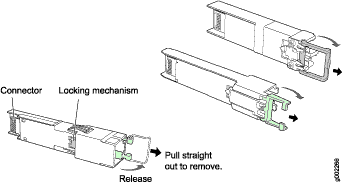

Para remover um transceptor (ver Figura 4):

  1. Prepare um transceptor de substituição ou um plug-slot de transceptor, um tapete antistático e uma tampa de segurança de borracha para o transceptor.
  2. Conecte uma correia de aterramento ESD ao pulso nu e conecte a outra extremidade da alça a um ponto de aterramento ESD.
  3. Rotule os cabos conectados ao transceptor para que você possa reconectá-los corretamente mais tarde.
    Aviso a laser:

    Não olhe diretamente para um transceptor de fibra óptica ou para as extremidades dos cabos de fibra óptica. Transceptores de fibra óptica e cabos de fibra óptica conectados a um transceptor emitem luz laser que pode danificar seus olhos.
  4. Remova o conector de cabo do transceptor.
  5. Retire o cabo do transceptor para liberar o transceptor.
    CUIDADO:

    Certifique-se de abrir completamente a maçaneta de desacormento até ouvi-la clicar. Essa ação evita danos ao transceptor.

    Use alicate de nariz de agulha para retirar a alça do transceptor.

  6. Segure o cabo do transceptor e puxe o transceptor aproximadamente 0,5 pol. (1,3 cm) do roteador.
  7. Usando seus dedos, segure o corpo do transceptor e puxe-o o resto do caminho para fora do roteador.
    Figura 4: Remoção de transceptores Removing Transceivers
  8. Coloque uma tampa de segurança de borracha sobre o transceptor.
  9. Coloque o transceptor removido em um tapete antistático ou em um saco eletrostático.
CUIDADO:

Depois de remover um transceptor do chassi, aguarde pelo menos 30 segundos antes de reinserir ou inserir um transceptor em um slot diferente.
