Prevenção de danos na descarga eletrostática

Os componentes do dispositivo que são enviados em sacos antistáticos são sensíveis aos danos causados pela eletricidade estática. Alguns componentes podem ser prejudicados por voltagens de até 30 V. Você pode facilmente gerar voltagens estáticas potencialmente prejudiciais sempre que você lida com material de embalagem de plástico ou espuma ou se você mover componentes através de plástico ou tapetes. Observe as seguintes diretrizes para minimizar o potencial de dano por descarga eletrostática (ESD), que pode causar falhas intermitentes ou completas nos componentes:

• Use sempre uma correia de pulso ESD quando estiver lidando com componentes sujeitos a danos no ESD e certifique-se de que ele esteja em contato direto com sua pele.

  Se uma correia de aterramento não estiver disponível, mantenha o componente em sua bolsa antistática (veja a Figura 1) em uma mão e toque no metal nu exposto do dispositivo com a outra mão imediatamente antes de inserir o componente no dispositivo.

  Aviso:

  Para obter segurança, verifique periodicamente o valor de resistência da correia de aterramento ESD. A medição deve estar na faixa de 1 a 10 Mohms.

  Avertissement Par mesure de sécurité, vérifiez régulièrement la résistance du bracelet antistatique. Cette valeur doit être compreende entre 1 et 10 mégohms (Mohms).

• Ao lidar com qualquer componente sujeito a danos no ESD e que seja removido do dispositivo, certifique-se de que a extremidade do equipamento da correia de pulso ESD esteja presa ao ponto ESD no chassi.

  Se nenhuma correia de aterramento estiver disponível, toque no metal nu exposto do dispositivo para se aterrar antes de manusear o componente.

• Evite o contato entre o componente sujeito a danos no ESD e suas roupas. As voltagens ESD emitidas pelas roupas podem danificar componentes.

• Ao remover ou instalar um componente sujeito a danos ao ESD, coloque-o sempre do lado componente em uma superfície antistática, em um rack de placa antistática ou em um saco antistático (veja Figura 1). Se você estiver devolvendo um componente, coloque-o em um saco antistático antes de empacotar.

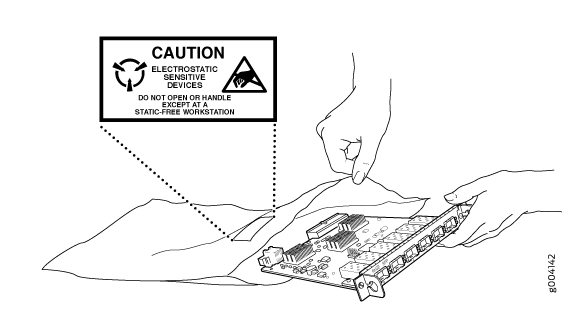

  Figura 1: Colocar um componente em um saco antistático
