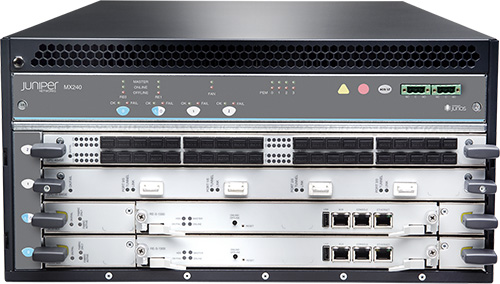

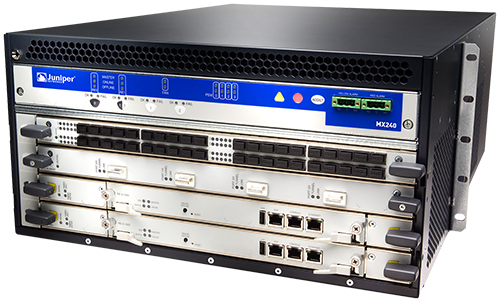

MX240 이더넷 서비스 라우터
MX240 이더넷 서비스 라우터는 공간 효율적 패키지로 전통적인 캐리어급 이더넷 플랫폼을 능가하는 높은 포트 집적도는 물론, 200 Gbps 이상의 처리 성능, 확장성 및 안정성을 제공합니다.
- 480 Gbps
- 120 Gbps per slot
- 440 Mpps
- 2 or 3
- 9
- (W x H x D) 17.5 x 8.7 x 23.8 in
(44.5 x 22.1 x 60.5 cm)
- 130 lbs / 58.97 kg
- Front or center
- AC/DC (Fully loaded):
-40 to -72V DC; 100-240V AC - Maximum Power Draw: 1,743watts
- 32 to 104 degrees F
(0 to 40 degrees C)
- 5 to 90 percent noncondensing humidity
- No performance degradation
to 13,000 ft / 4,000 m
DPCs
DPC(Dense Port Concentrators)는 주니퍼 네트웍스 MX Series 이더넷 서비스 라우터의 슬롯에 장착되는 단일 보드 상에서 다수의 물리적 인터페이스와 PFE(Packet Forwarding Engines)들을 제공합니다. DPC는 네트워크로부터 들어오는 패킷들을 받고, 네트워크로 나가는 패킷들을 보냅니다. PFE에는 전문설계된 ASIC들이 탑재되어 패킷 프로세싱과 포워딩을 수행합니다. 각 PFE는 레이어3 프로세싱을 위한 한 개의 I-칩과 한 개의 레이어2 네트워크 프로세서로 구성됩니다.
DPCE-X
이더넷 스위칭을 위해 최적화된 DPCE-X는 OAM(Operation, Administration, and Maintenance)을 포함한 이더넷 표준 최신 기술들은 물론, 스패닝 트리 같은 전통적인 레이어2 스위칭 기능들까지 포함하도록 JUNOS® 소프트웨어를 확장시킵니다. DPCE-X 레이어2 스위칭 카드가 탑재된 MX Series는 비용대비 효과적인 레이어2 통합을 위한 다양한 MPLS 및 이더넷 기능들을 제공합니다.
DPCE-R
DPCE-R은 DPCE-X 카드와 동일한 레이어2 스위칭 및 MPLS 기능들을 제공합니다. 또한 뛰어난 라우팅 확장성(DPCE-X의 32 K에 비해 1백만 Routes)을 제공합니다.
MX-FPC
MX-FPC 모듈은 M Series 및 T Series 라우터와 함께 사용되는 PIC들을 2개까지 장착할 수 있습니다. 이 모듈은 MX Series가 비(非) 이더넷 인터페이스들을 지원하도록 해줍니다. 그리고 M Series, T Series, MX Series 라우터들 간의 PIC 이식성(移植性)은 예비품 공유 및 투자 보호를 제공합니다.
지원 PIC 종류:
| MX-FPC2 | MX-FPC3 |
|---|---|
| PB-1OC48-SON-B-SFP | PC-1OC192-SON-VSR |
| PB-4OC3-1OC12-SON2-SFP | PC-1OC192-SON-XFP |
| PB-4OC3-1OC12-SON-SFP | PC-4OC48-SON-SFP |
| PB-4CHOC12-STM4-IQE-SFP | |
| PB-1CHOC48-STM16-IQE-SFP |
MS-DPC
MS-DPC(Multiservices DPC)는 다양한 서비스와 애플리케이션들이 단일 DPC 내에서 수행되도록 함으로써 MX Series의 유연성을 확대합니다. MS-DPC는 또한 보안 솔루션의 핵심적인 요소로서 작동할 수 있습니다. SBC(Session border control) 기능, IDP, DPI(deep packet inspection), 스테이트풀 방화벽, NAT(network address translation), 플로우 모니터링, 이상/변칙 탐지 등이 각 MS-DPC 상에 연속적으로 추가되어 다양한 기능과 확장성을 갖춘 서비스 플레인을 만들 수 있습니다.
658 KB ]
|
| Model Number | Description |
|---|---|
| MX240 Base Unit | |
| MX240BASE-DC | DC chassis |
| MX240BASE-AC | AC chassis |
| MPC | |
| MX-MPC1-3D | 30 GB, port queue, 64 K IFLs |
| MX-MPC2-3D | 60 GB, port queue, 64 K IFLs |
| MX-MPC1-3D-Q | 30 GB, rich queue, 128 KB queues (max 64 KB egress), 32 K IFLs |
| MX-MPC2-3D-Q | 60 GB, rich queue, 256 KB queues (max 128 KB egress), 64 K IFLs |
| MX-MPC2-3D-EQ | 60 GB, enhanced queue, 512 KB egress (or 256 KB ingress/egress), 64 K IFLs |
| MPC-3D-16XGE-SFPP | 16 port 10 GbE MPC requires small formfactor pluggable transceiver (SFP+) interfaces |
| MIC-3D-20GE-SFP | 20 ports of 10/100/1000 Ethernet with SFP interfaces |
| MIC-3D-2XGE-XFP | 2 10GbE MICs with 10-gigabit small formfactor pluggable transceiver (XFP) interfaces |
| MIC-3D-4XGE-XFP | 4 10GbE MICs with XFP interfaces |
| MIC-3D-40GE-TX | 40 ports of 10/100/1000 Ethernet with Tx interfaces |
| DPC | |
| DPCE-R-40GE-SFP | 40X1 GE L2/L3 capable |
| DPCE-R-4XGE-XFP | 4X10 GE L2/L3 capable |
| DPCE-X-40GE-SFP | 40X1 GE L2+ capable |
| DPCE-X-4XGE-XFP | 4X10 GE L2+ capable |
| DPCE-R-Q-40GE-SFP | 40x1 GE L2/L3 capable board with enhanced queuing |
| DPCE-R-Q-4XGE-XFP | 4x10 GE L2/L3 capable board with enhanced queuing |
| DPCE-X-Q-40GE-SFP | 40x1 GE L2+ capable board with enhanced queuing |
| DPCE-X-Q-4XGE-XFP | 4x10 GE L2+ capable board with enhanced queuing |
| DPCE-R-Q-20GE-SFP | 20x1 GE L2/L3 capable with enhanced queuing |
| DPCE-R-2XGE-XFP | 2x10 GE L2/L3 capable |
| DPCE-R-40GE-TX | 40x10/100/1000 Ethernet L2/L3 capable with RJ45 |
| DPCE-X-40GE-TX | 40x10/100/1000 Ethernet L2+ capable with RJ45 |
| MX-FPC2 | DPC with 2 slots for type 2 PICs |
| MX-FPC3 | DPC with 2 slots for type 3 PICs |
| MS-DPC | IP services line card for MX Series |
| Routing Engine | |
| RE-S-1300-2048-BB | 1.3 GHz CPU and 2 GB memory, Base Bundle |
| RE-S-2000-4096-UPG-BB | 2 GHz CPU and 4 GB memory, Base Bundle |
| RE-S-1300-2048-R | 1.3 GHz CPU and 2 GB memory, Redundant |
| RE-S-2000-4096-R | 2 GHz CPU and 4 GB memory, Redundant |
