EX8200
Die Switches der EX8200-Serie bieten als flexible, modulare Plattformen die Portdichte, Skalierbarkeit und hohe Verfügbarkeit, die moderne, anspruchsvolle Rechenzentren und Campus Core-Umgebungen benötigen.
Virtual Chassis-Technologie für Campus-Umgebungen Virtual Chassis-Technologie für Rechenzentren
Die EX8200-Serie modularer Ethernet-Switches ist eine Familie von Hochleistungs- und Hochverfügbarkeitsplattformen für die Verwendung in hochdichten 10 GbE-Rechenzentren, Campusumgebungen und Core Networks.
Zwei Optionen sind für die EX8200-Gehäuse erhältlich:
- Der Ethernet-Switch EX8208 hat acht dedizierte Steckplätze in einem Gehäuse für 14 Höheneinheiten. Er verarbeitet bis zu 320 Gbit/s pro Steckplatz und verfügt über eine Leitungsversorgungskapazität von 960 Millionen Paketen pro Sekunde für Pakete jeder Größe. Eine passive Rückwand unterstützt die zukünftige Skalierbarkeit auf 6,2 Tbit/s und stellt damit einen integrierten Migrationspfad für zukünftige 100 GbE-Implementierungen bereit.

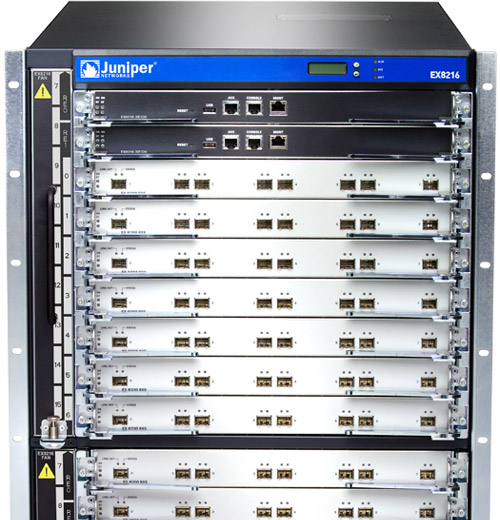

- Der Ethernet-Switch EX8216 enthält 16 dedizierte Steckplätze für Leitungskarten in einem 21-HE-Gehäuse und ist mit einer Switch Fabric ausgestattet, die 1,92 Mrd. Pakete pro Sekunde weiterleitet. Er bietet denselben integrierten Migrationspfad wie der EX8208, um in Zukunft 100 GbE-Implementierungen zu unterstützen.
Beide EX8200-Switches verwenden dieselben Leitungskarten, die eine Vielzahl von 10/100/1000BASE-T-, 100BASE-FX/1000BASE-X- und 10-GbE-Schnittstellen bieten. In der Vollkonfiguration kann ein einzelner EX8208 insgesamt 384 GbE oder 64 10 GbE Ports bei Leitungsgeschwindigkeit oder 320 10 GbE Ports bei Anwendungen mit gemeinsamer Bandbreite unterstützen, während ein vollkonfigurierter EX8216 die doppelte Anzahl unterstützt und eine 10 GbE Port-Dichte aufweist, die branchenweit zu den höchsten gehört.
Bis zu drei Switches EX8208 oder zwei Switches EX8216 passen in einen 42-HE-Rack und bieten unübertroffene 256 Ports mit Leitungsgeschwindigkeit oder 1.280 10 GbE Ports mit gemeinsamer Bandbreite pro Rack.
Der EX8200 unterstützt auch die einzigartige Juniper-Technologie des virtuellen Gehäuses, mit der zwei verbundene Switches als einziges, logisches Gerät funktionieren können. In einer Implementierung als Collapsed Aggregation- oder Core-Layer-Lösung schafft eine EX8200-Konfiguration mit einem virtuellen Gehäuse eine Netzwerkstruktur für die Verbindung von Zugangsswitches, Routern und Service-Layer-Geräten mit standardbasierten Ethernet-LAGs.
Demos
|
EX8208 360° Demo
Lernen Sie den modularen Switch der EX8208-Serie von allen Seiten kennen und informieren Sie sich über seine Highlights. Demo ansehen
|
|
EX8216 360° Demo
Lernen Sie den modularen Switch der EX8216-Serie von allen Seiten kennen und informieren Sie sich über seine Highlights. Demo ansehen
|
|
EX8200 Demo
Sehen Sie selbst, wie der modulare Switch EX8200 den flexiblen Hochleistungskern eines Netzwerks mit hoher Ausfallsicherheit bildet. Demo ansehen
|
- EX8208: Modulares Gehäuse mit acht Steckplätzen
- EX8216: Modulares Gehäuse mit 16 Steckplätzen
- EX8208: 43,82 x 61,6 x 53 cm); 14 Höheneinheiten
- EX8216: 43,9 x 92,7 x 67,4 cm; 21 Höheneinheiten
- 320 Gbit/s (Vollduplex) pro Linienkarte mit Current Switch Fabric
- 6,2 Tbit/s (EX8208) oder 12,4 Tbit/s (EX8216) pro Einschub
- EX8200-48T / EX8200-48T-ES: 96 Gbit/s
- EX8200-48F / EX8200-48F-ES: 96 Gbit/s
- EX8200-8XS / EX8200-8XS-ES: 160 Gbit/s
- EX8200-40XS / EX8200-40XS-ES: 160 Gbit/s
- EX8200-48PL / EX8200-48TL: 40 Gbit/s
- EX8200-2XS-40P / EX8200-2XS-40T: 80 Gbit/s
- 120 Mpps pro Leitungskarte (Leitungsgeschwindigkeit)
- 960 Tbit/s (EX8208) oder 1,92 Tbit/s (EX8216) pro System
- 48 Leitungsnennwert (EX8200-48T Leitungskarte) oder 2,4:1 überlaufen (EX8200-48TL /
48PL Leitungskarten) - 384 (EX8208) oder 768 (EX8216) PoE / Nicht-PoE pro Einschub
- 96 (EX8208) oder 192 (EX8216) PoE+ pro Einschub
- 48 pro EX8200-48F Leitungskarte
- 384 (EX8208) oder 768 (EX8216) pro Einschub
Leitungsnennwert:
- 8 pro EX8200-8XS Leitungskarte
- 64 (EX8208) oder 128 (EX8216) pro Einschub
- 40 pro EX8200-40XS Leitungskarte
- 320 (EX8208) oder 640 (EX8216) pro Einschub
6 Netzteileinschübe für N+1- oder N+N-Redundanz; vor Ort austauschbare Ventilatorkarten; redundante Routing Engines und Switch Fabrics; GRES
- AC: 1200 W und 2000 W Autosensing; 100-120 V / 200-240 V (bis zu 6000 W oder 10.000 W pro Einschub)
- AC: 3000 W 200-240 V (bis zu 15.000 W pro Einschub)
Junos
sFlow
8
160.000
9.216 Byte
Standard: 500.000 / 100.000
ES-Modelle: 1 Million / 100.000
4.096
100.000
Einjährige Standardgarantie
The Total Economic Impact of Network Simplification in an Enterprise Data Center (Forrester Consulting)
3.25 MB ]
|
| Artikelnummer | Beschreibung |
|---|---|
| EX8208-System | |
| EX8208-BASE-AC | Base-EX8208-Systemkonfiguration: Chassis mit 8 Steckplätzen, passiver Backplane und 1 Lüftereinschub, 1 Routing-Engine mit Switch-Fabric, 1 Switch-Fabric-Modul, 2 Netzteile (2000 W, AC) mit Anschlusskabeln sowie alle erforderlichen Blindbleche |
| EX8208-REDUND-AC | Redundantes EX8208-System-Bundle: Chassis mit 8 Steckplätzen, passiver Backplane und 1 Lüftereinschub, 2 Routing-Engines mit Switch-Fabric, 1 Switch-Fabric-Modul, 6 Netzteile (2000 W, AC) mit Anschlusskabeln sowie alle erforderlichen Blindbleche |
| EX8208-SRE320 | Switch und Routing-Engine für EX8208, redundant |
| EX8208-SF320-S | Switch-Fabric-Modul für EX8208, Ersatzteil |
| EX8208-CHAS-S | EX8208-Chassis mit Backplane, Ersatzteil |
| EX8208-FAN-S | EX8208 Lüftereinschub, Ersatzteil |
| EX8208-PKG-S | EX8208-Versandcontainer, Ersatzteil |
| EX8216-System | |
| EX8216-BASE-AC | Base-EX8216-Systemkonfiguration: Chassis mit 16 Steckplätzen mit passiver Midplane und 2 Lüftereinschüben, 1 Routing-Engine, 8 Switch-Fabric-Module, 2 Netzteile (3000 W, AC) mit Anschlusskabeln sowie alle erforderlichen Blindbleche |
| EX8216-REDUND-AC | Redundante EX8216-Systemkonfiguration: Chassis mit 16 Steckplätzen mit passiver Midplane und 2 Lüftereinschüben, 2 Routing-Engines, 8 Switch-Fabric-Module, 6 Netzteile (3000 W, AC) mit Anschlusskabeln sowie alle erforderlichen Blindbleche |
| EX8216-REDUND-AC2 | Redundante EX8216-Systemkonfiguration (2 kW): Chassis mit 16 Steckplätzen mit passiver Midplane und 2 Lüftereinschüben, 2 Routing-Engines, 8 Switch-Fabric-Module, 6 Netzteile (2000 W, AC) mit Anschlusskabeln sowie alle erforderlichen Blindbleche |
| EX8216-RE320 | Routing-Engine für EX8216, redundant |
| EX8216-SF320-S | Switch-Fabric-Modul für EX8216, Ersatzteil |
| EX8216-CHAS-S | EX8216-Chassis mit Midplane, Ersatzteil |
| EX8216-FAN-S | EX8216 Lüftereinschub, Ersatzteil |
| EX8216-PKG-S | EX8216-Versandcontainer, Ersatzteil |
| EX8200-Netzteile | |
| EX8200-PWR-AC3K | AC-Netzteil, 3000 W bei 220 V, redundant (AC-Anschlusskabel separat erhältlich) |
| EX8200-PWR-AC2K | AC-Netzteil, 2000 W bei 220 V (1200 W bei 110 V), redundant (AC-Anschlusskabel separat erhältlich) |
| EX8200-Line-Cards | |
| EX8200-48T | 10/100/1000BASE-T-RJ-45-Line-Card, 48 Ports |
| EX8200-48F | 100FX/1000BASEXSFP-Line-Card, 48 Ports; SFP-Optics erforderlich (separat erhältlich) |
| EX8200-8XS | 10-GbE-SFP+Line-Card mit 8 Ports; optische SFP+-Module erforderlich (separat erhältlich) |
| Software | |
| EX8208-AFL | EX8208 – Erweiterte Lizenz (Advanced Feature License) (BGP, IS-IS, MPLS, IPv6) |
| EX8216-AFL | EX8216 – Erweiterte Lizenz (Advanced Feature License) (BGP, IS-IS, MPLS, IPv6) |
